L1 GPIO 实践

实验资源

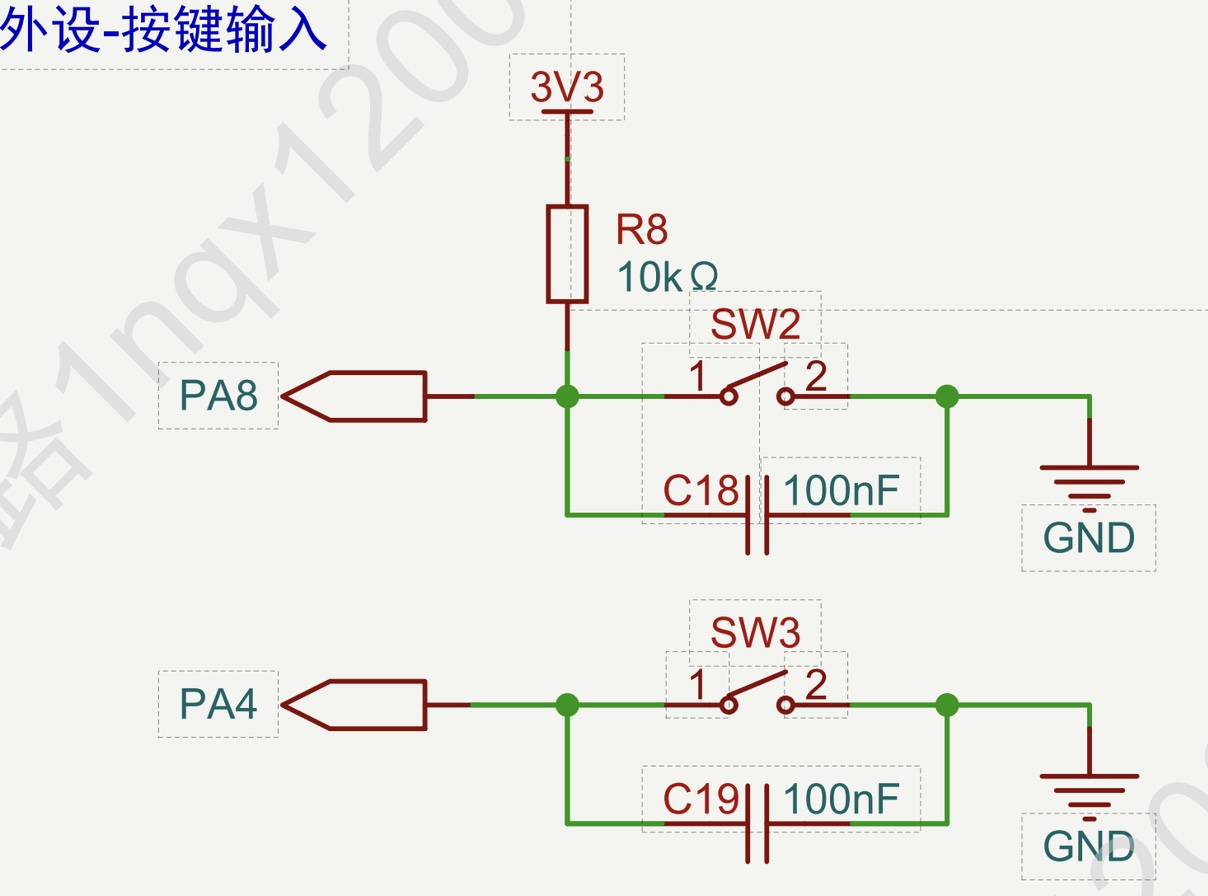

本实验使用 Stellaris-Nexus 的 PB0、PA7、PA6 三色 LED，以及 PA8、PA4 两个按键。配置前先对照LED、按键与 ADC 原理图。

一、STM32CubeMX 配置

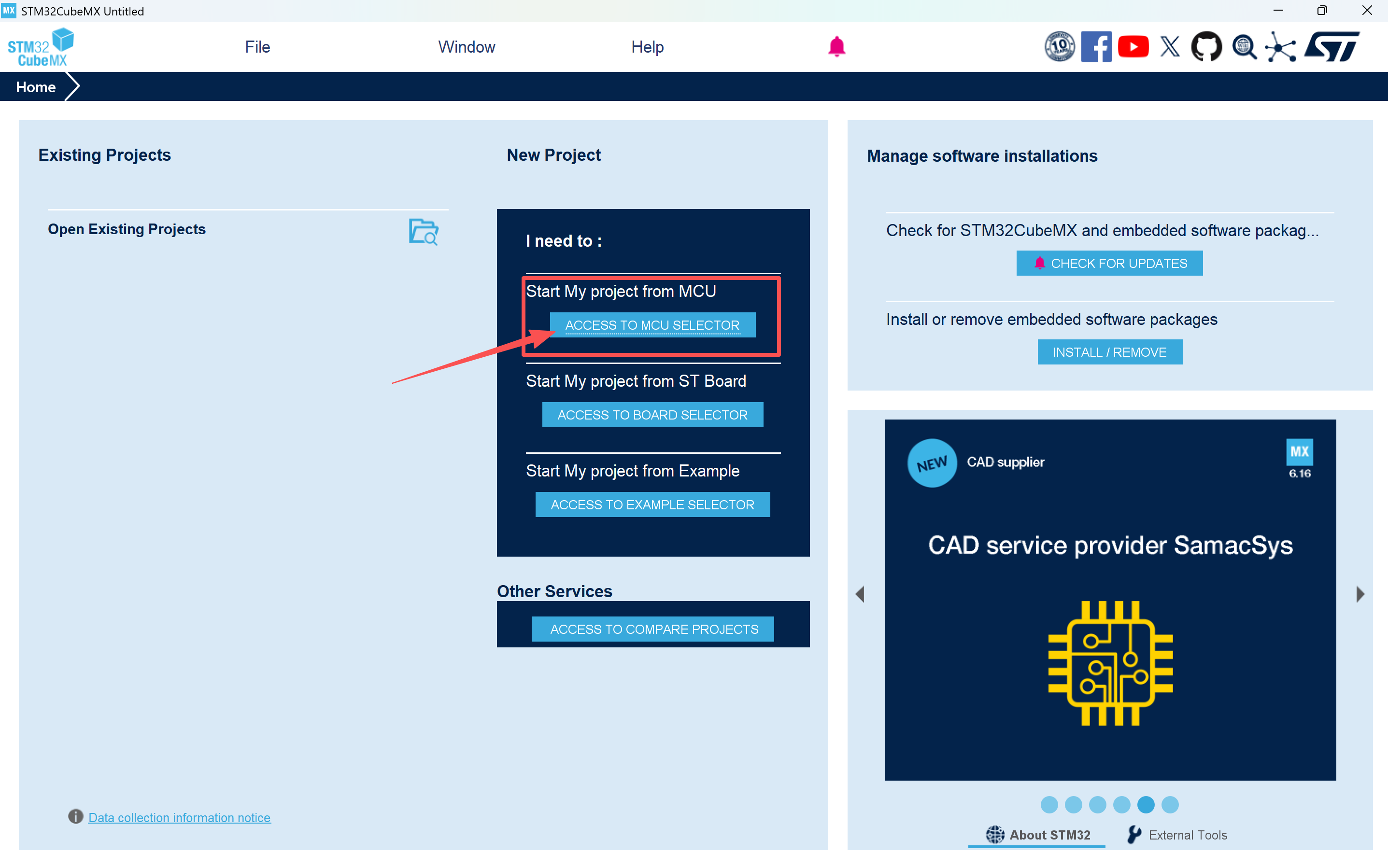

按照箭头所指点击，生成新的工程

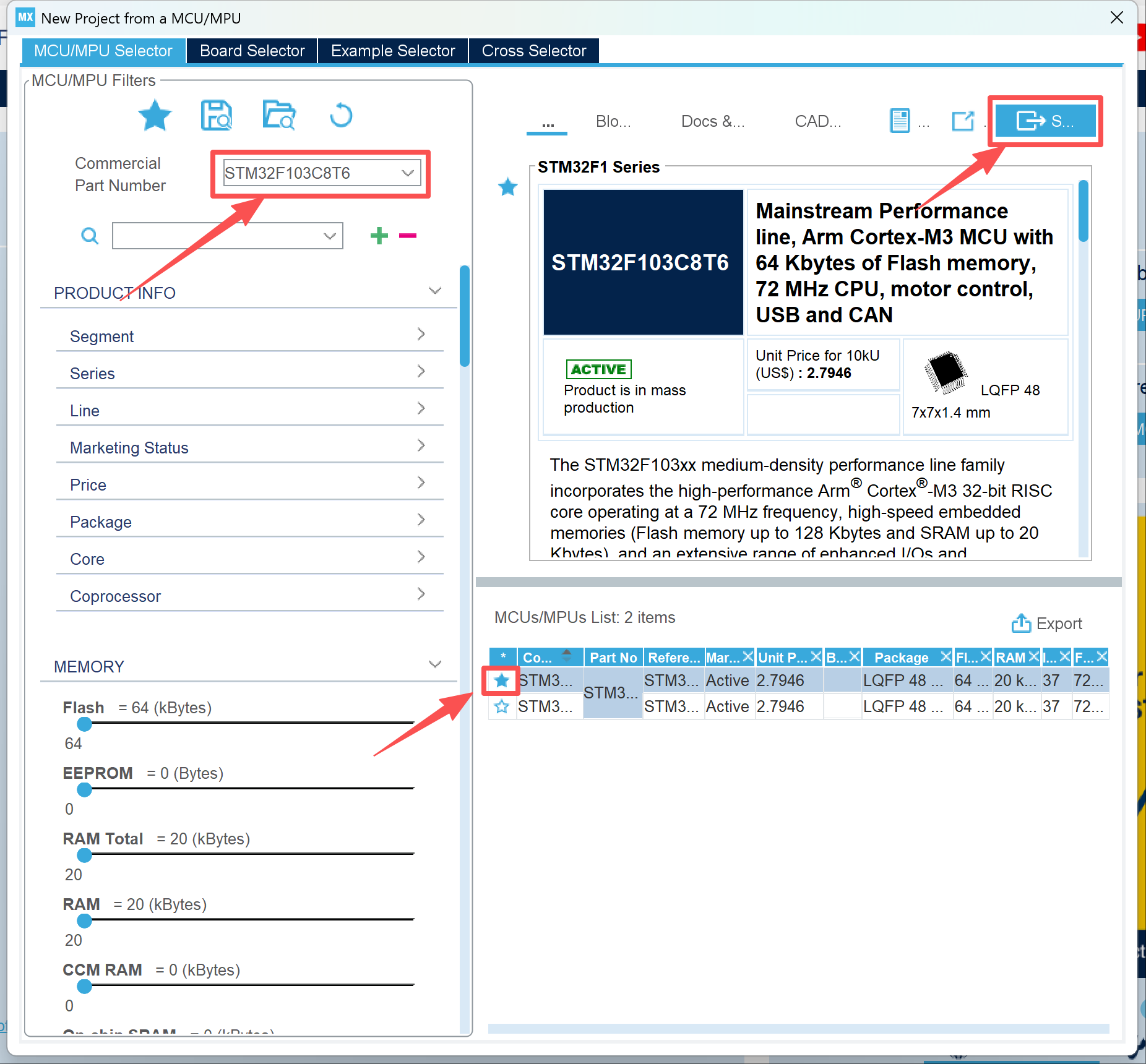

先按照箭头所指搜索STM32F103C8T6 ，然后点亮星星收藏起来方便下次寻找，最后按照箭头所指生成新建工程

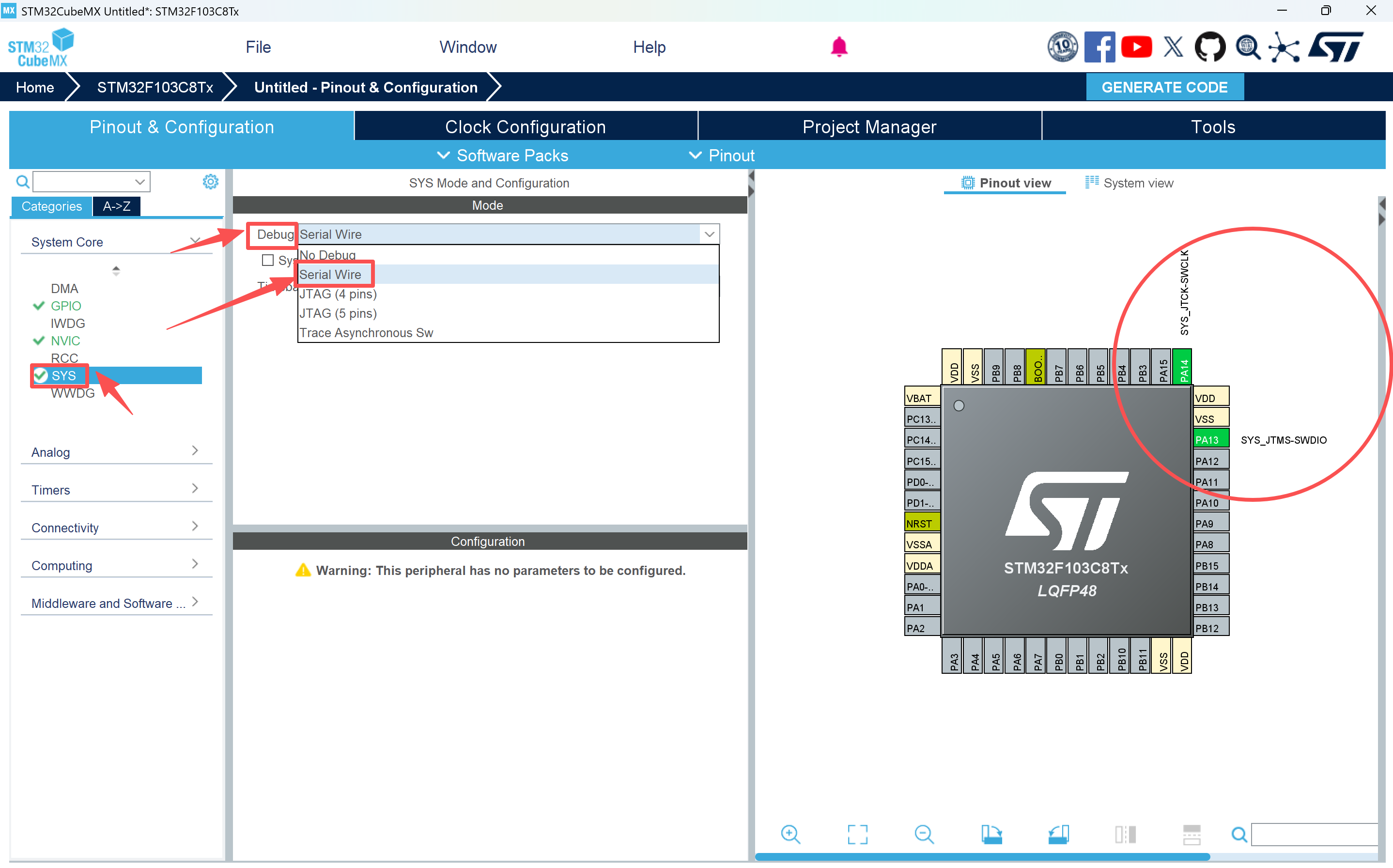

进入新的工程之后首先要做的是点击SYS，在Debug里面点击Serial Wire，然后观察是否有红色圆圈所示的内容，有的话就正确。

保留 SWD 调试接口

所有新工程都应将 SYS -> Debug 配置为 Serial Wire。如果关闭 SWD 并重新分配 PA13/PA14，后续下载可能无法直接连接，需要结合 BOOT、复位或“复位下连接”恢复。

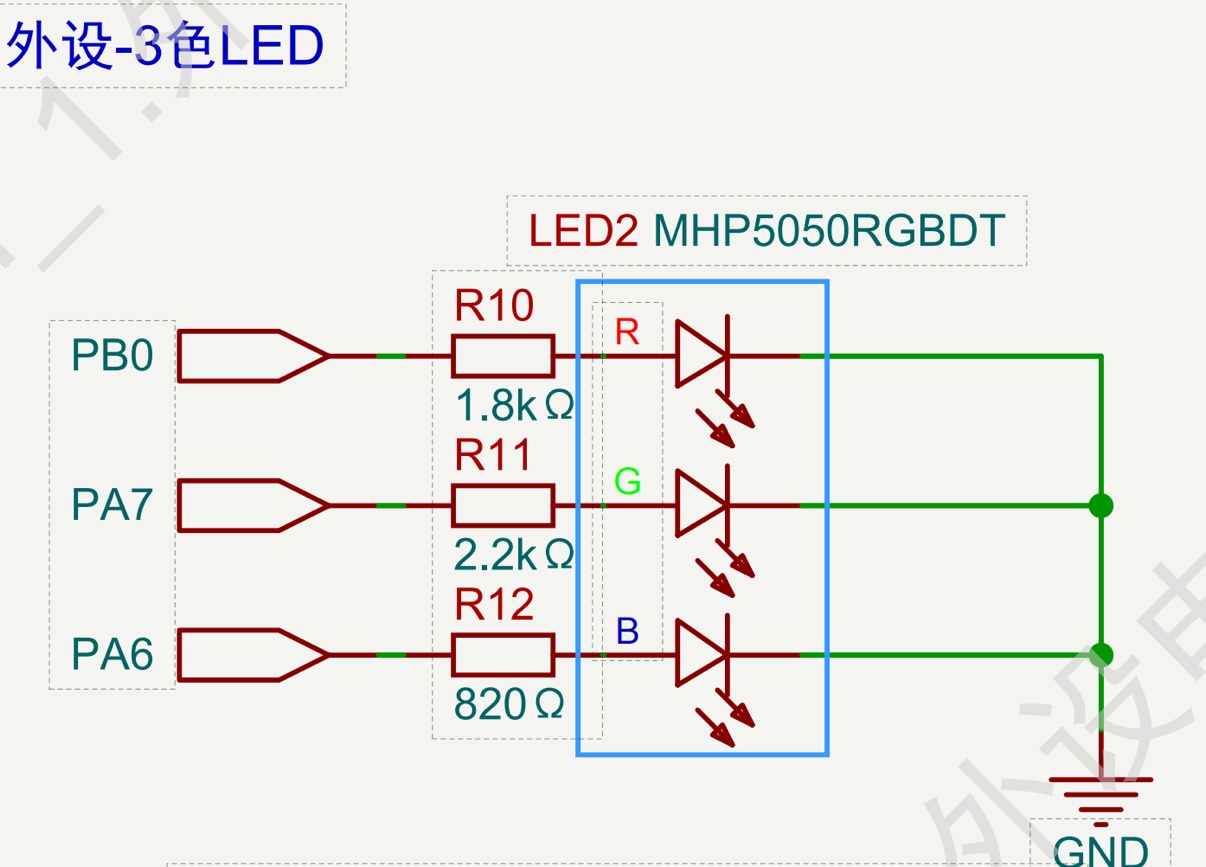

通过原理图可以看出三个LED灯的引脚为PB0，PA7，PA6，如原理图所示

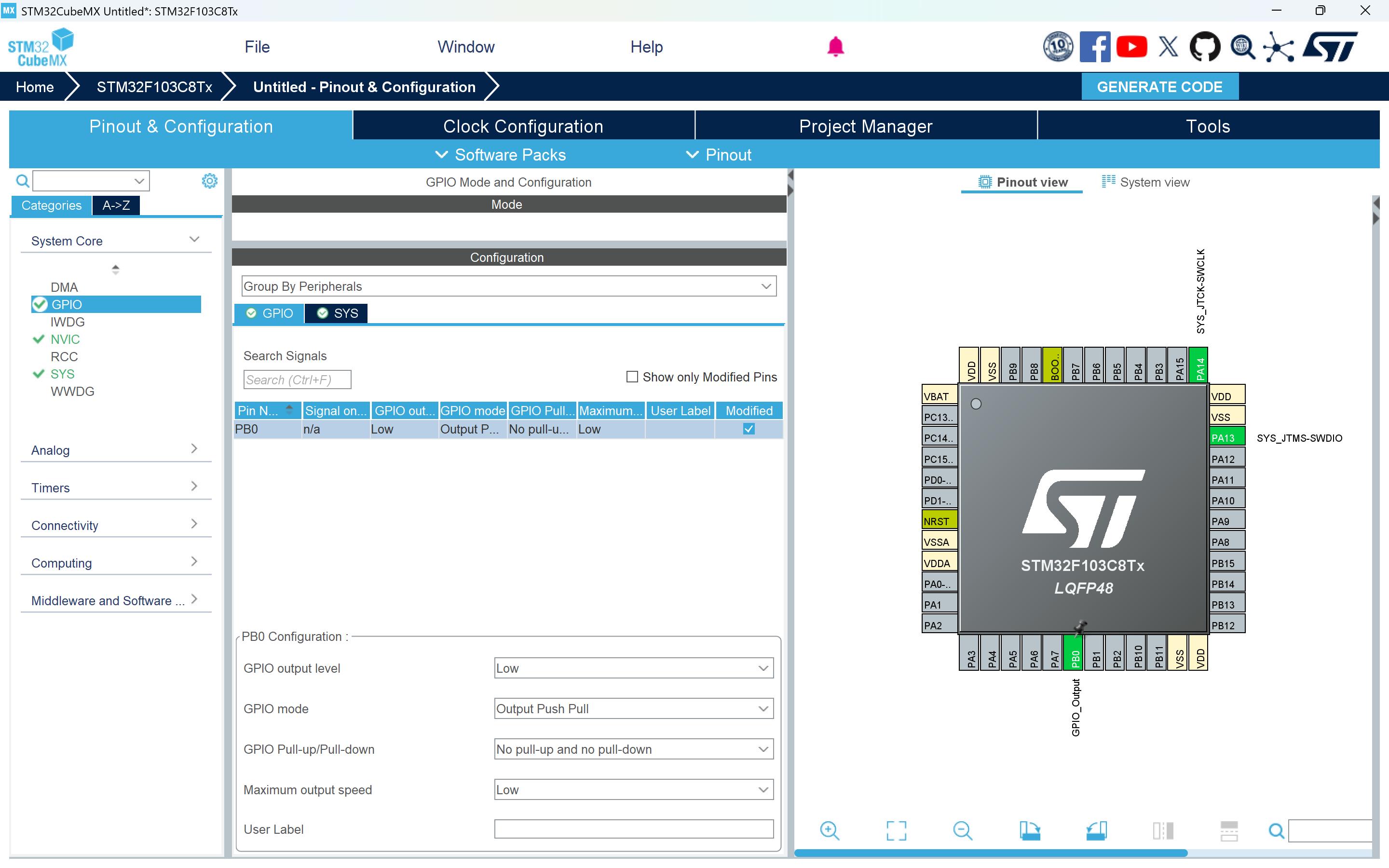

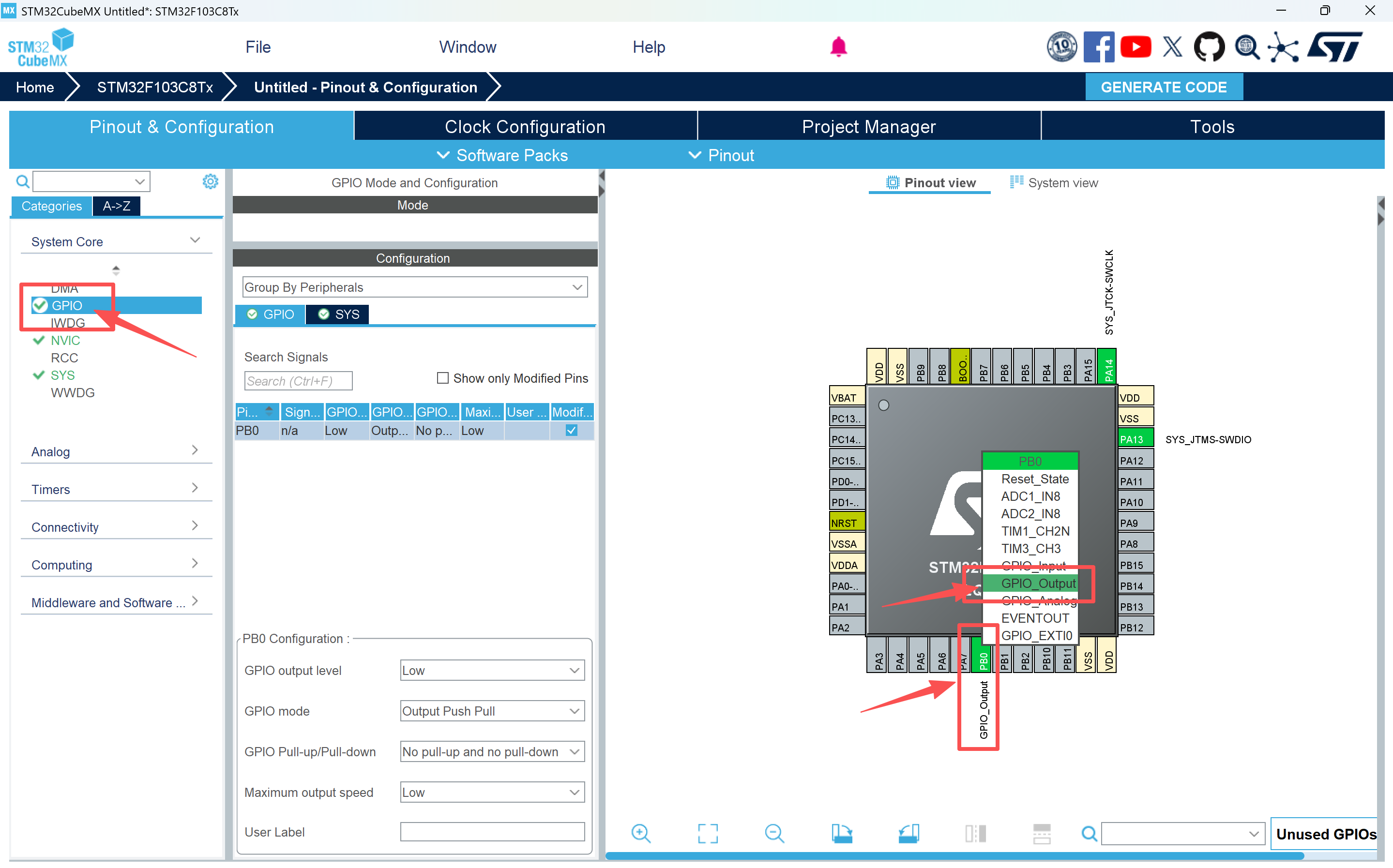

点击左键PB0设置为GPIO_Output，打开GPIO面板查看GPIO引脚配置，GPIO配置菜单如下

选项介绍：

(1).   GPIO output level

Low：IO初始化默认输出低电平

High：IO初始化默认输出高电平

(2).   GPIO mode

Output Open Drain：开漏输出，可以输出低电平

Output Push Pull：推挽输出，可以输出低电平和高电平

(3).   GPIO Pull-up/Pull-down：IO上下拉配置

No pull-up and no pull-down：浮空输入，配置为不上拉和下拉

Pull-up：上拉输入

Pull-down：下拉输入

(4).   Maximum output speed：最高输出速度

Low：GPIO翻转速度为低速，通常为2MHZ

Medium：GPIO翻转速度为中速，通常为10MHZ

High：GPIO翻转速度为高速，通常为50MHZ

(5).   User Lable : 用户标签

为了实现红色小灯亮，把GPIO output level设置为高电平，User Label设置为RED_LED方便后续代码阅读，其他设置均不动，保持默认。

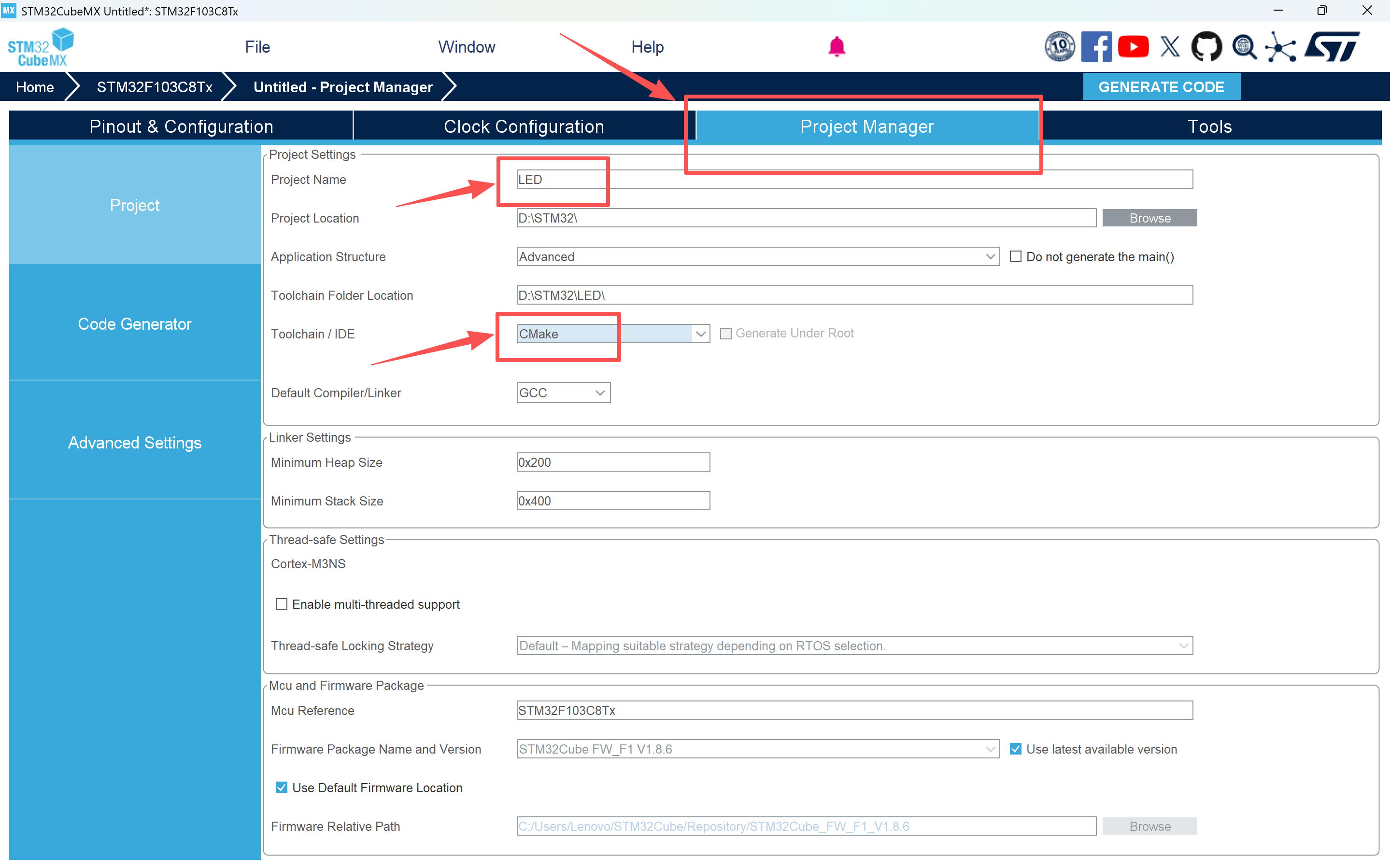

点击Project Manager，设置项目名称（不能设置中文名称），将Toolchain/IDE设置为CMake

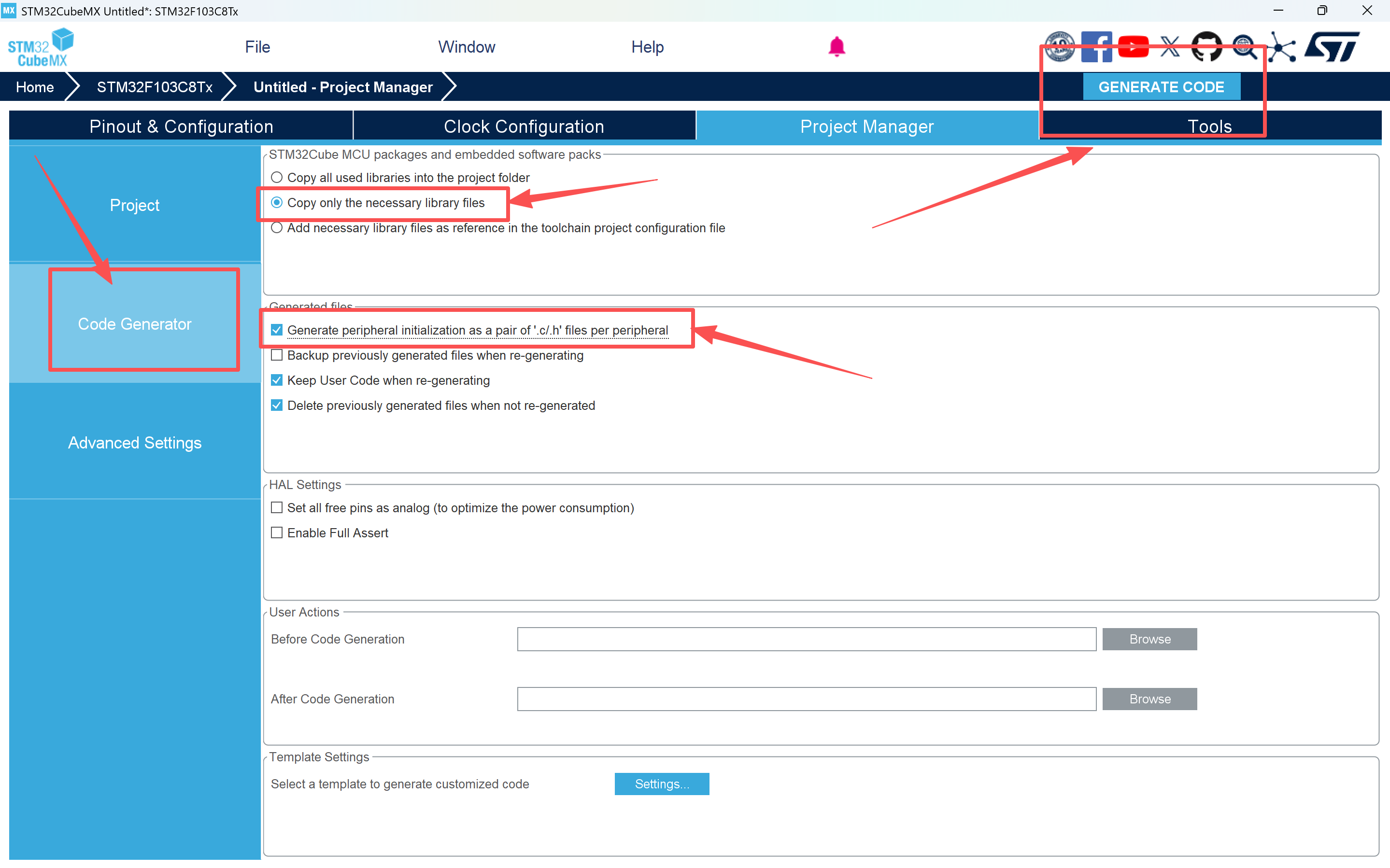

按照箭头所指依次点击，最后生成代码即可

二、CLion 配置

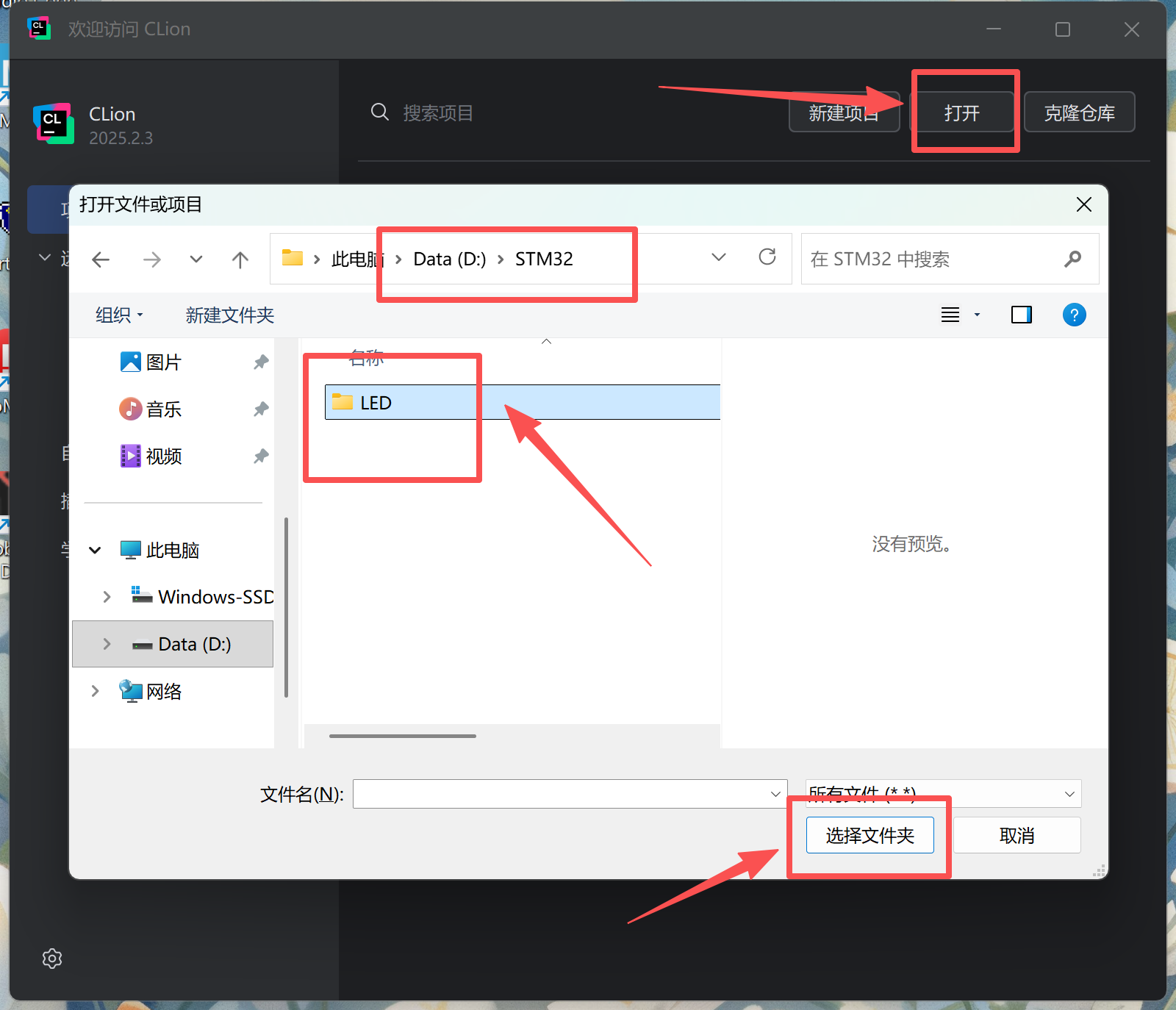

打开CLion，找到刚刚生成代码目录，选择文件夹打开即可

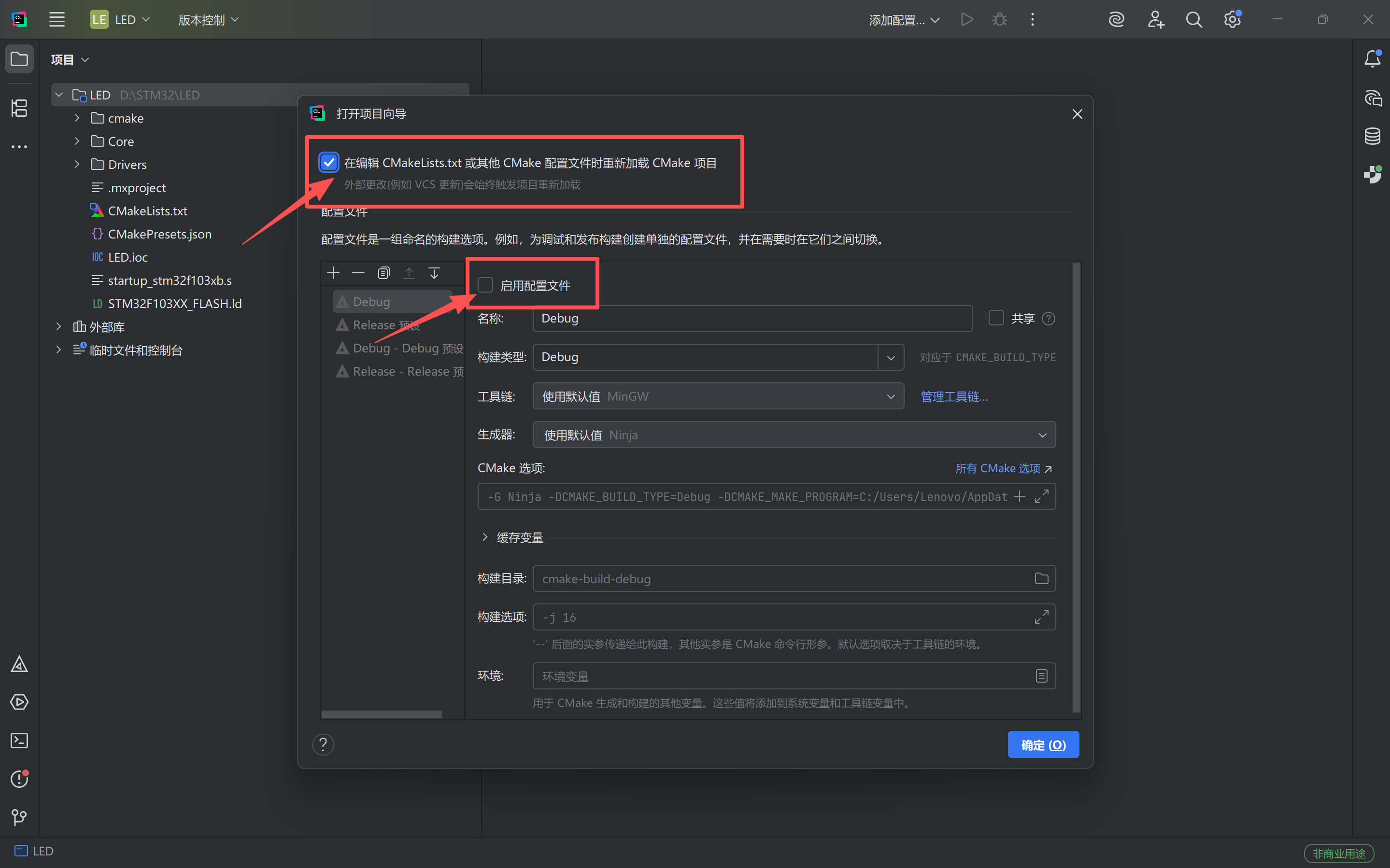

打开之后等待会进入图中所示页面，勾选在编辑...（这个是方便后续在STM32CubeMX配置后进行更新）；取消勾选启用配置文件、还没完先别删除该页面（展示不下了 囧 emj.）

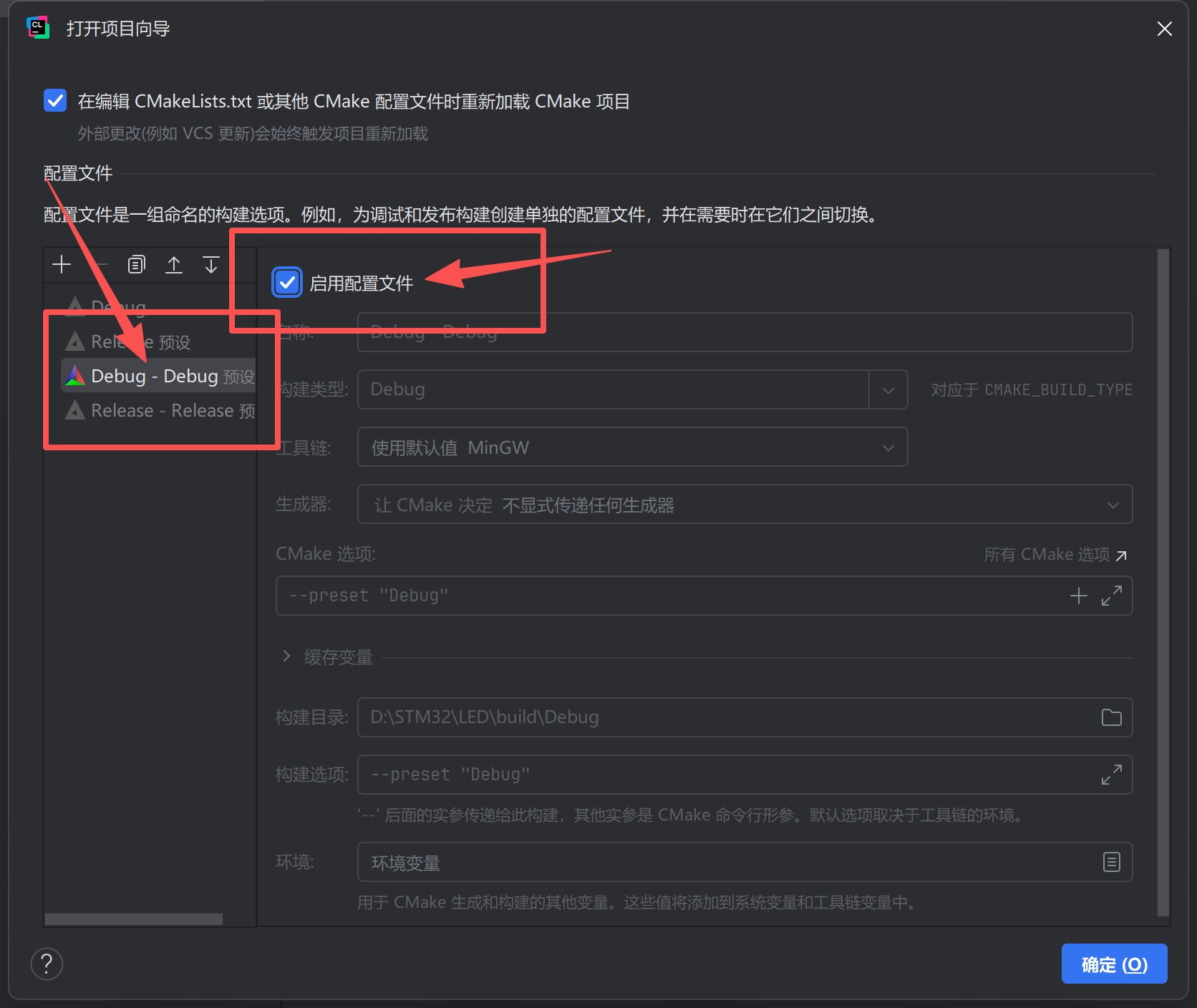

点击Debug-Debug，勾选启用配置文件，这样就完成了，点确定即可

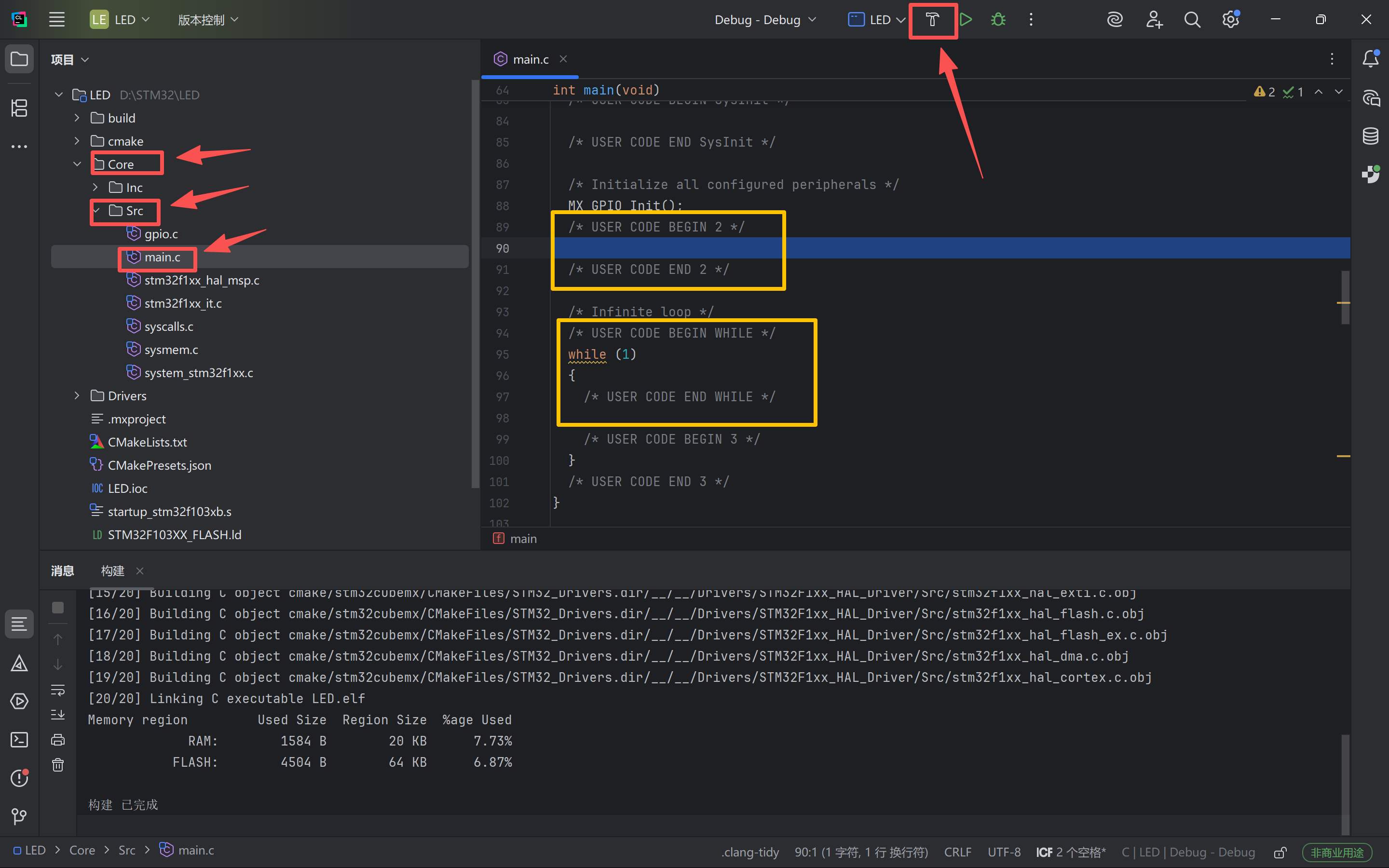

先点击小锤子图标进行编辑，再点击Core-- Src --main.c，就可以在BEGIN 和END之间写代码了。写完·之后就可以用Ozone进行烧录了

三、Ozone 烧录配置

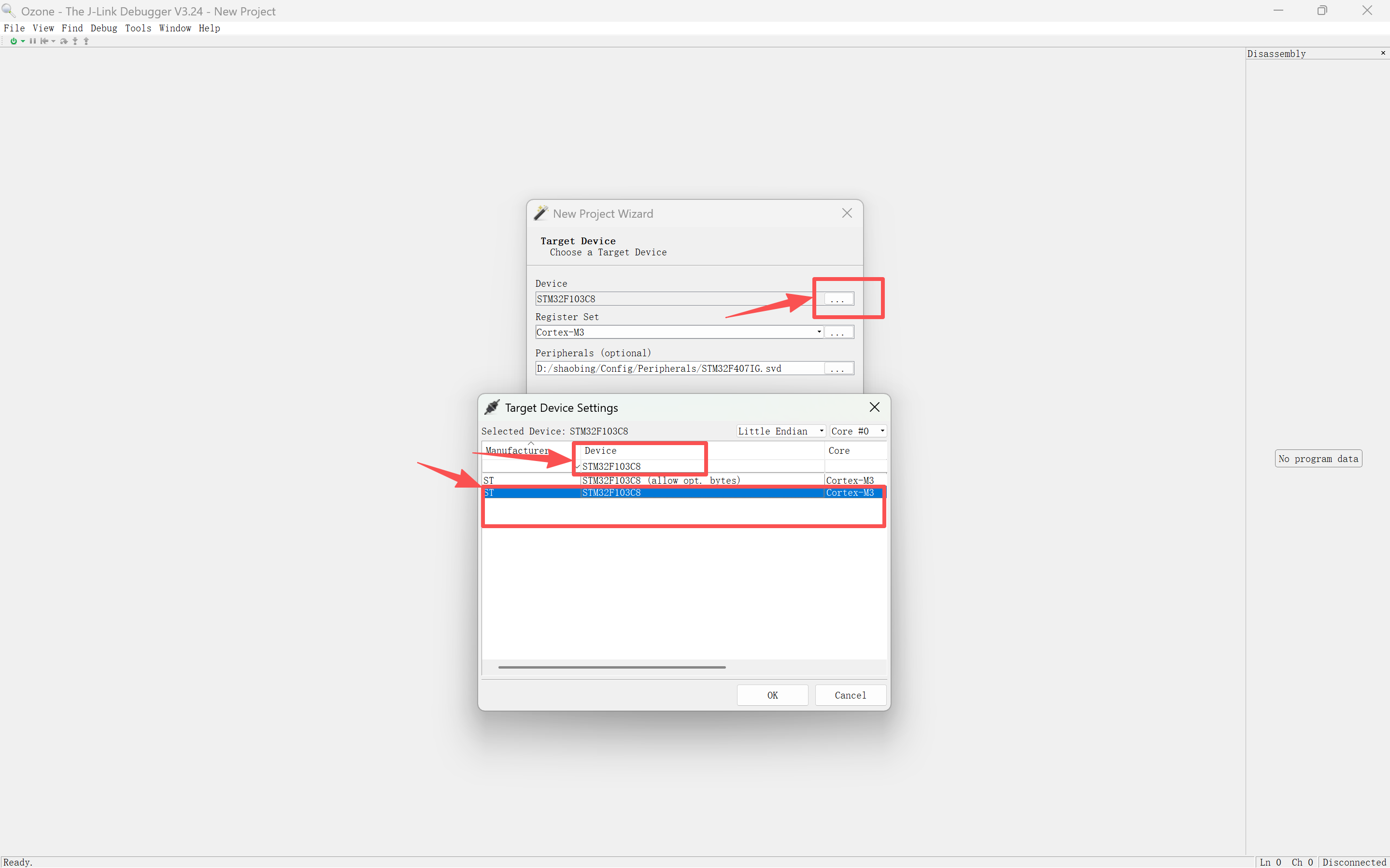

打开Ozone，点击...，搜索STM32F103C8，点击蓝色所示，然后点击Next即可进行下一步

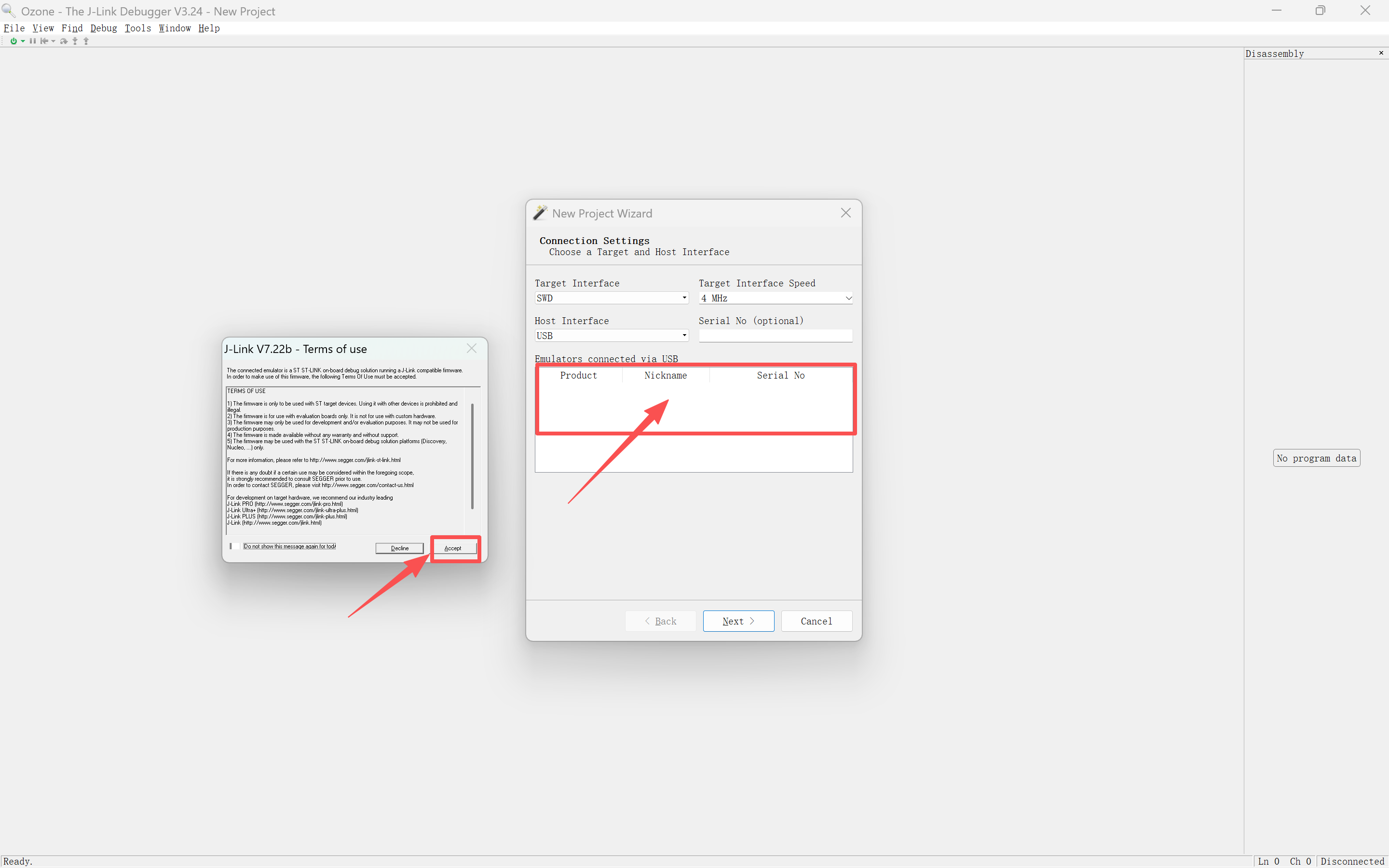

接上开发板之后会有声音和弹窗，点接受，后续在大框框里会有显示（没显示也没关系可能是卡了没及时更新，但要是没声音和弹窗就考虑更换传输线，多试试，几乎都是线的问题），然后点击Next即可进行下一步

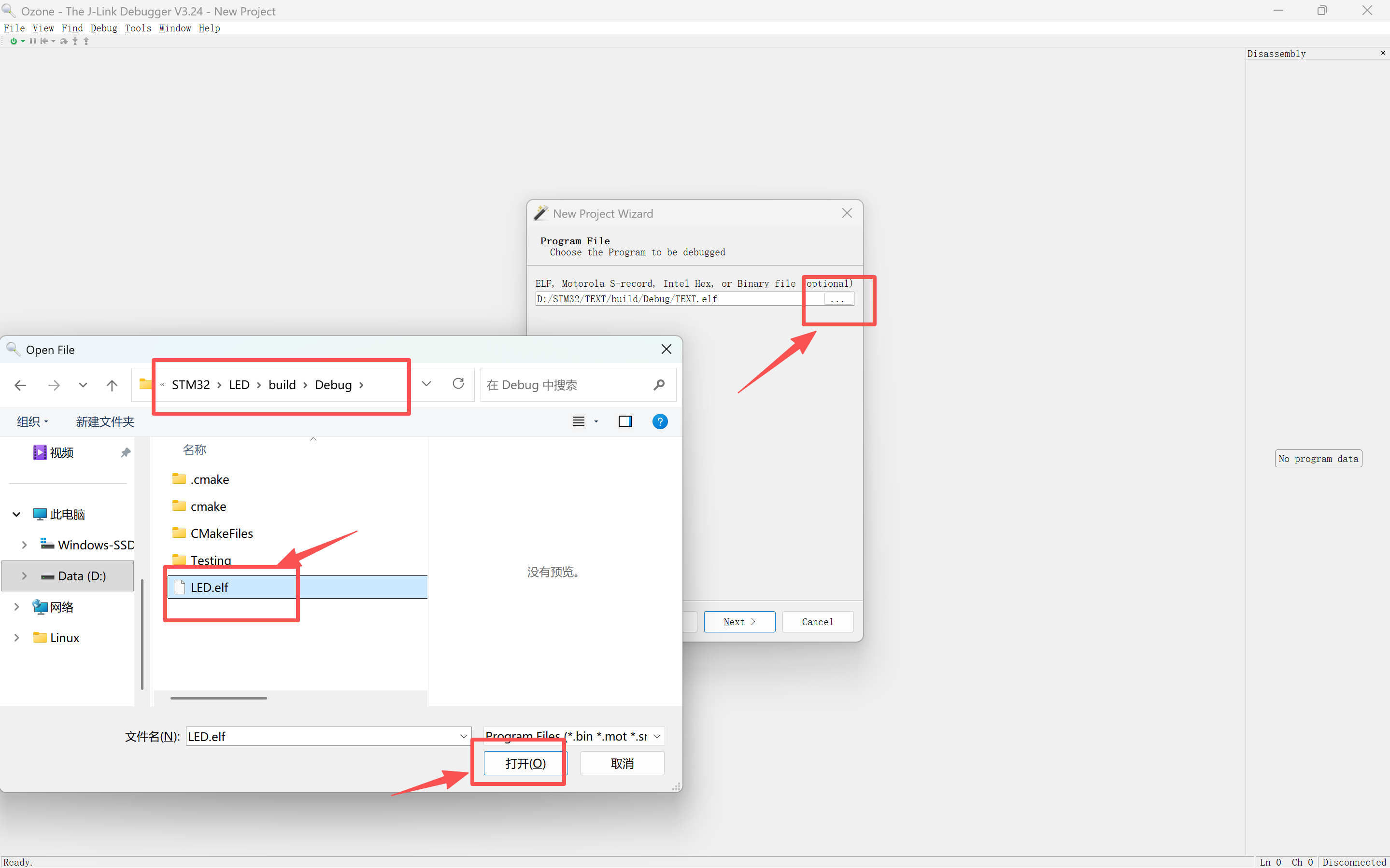

点击...找到刚刚CLion编辑过后的代码即以.elf结尾的文件，打开并点击Next即可进行下一步

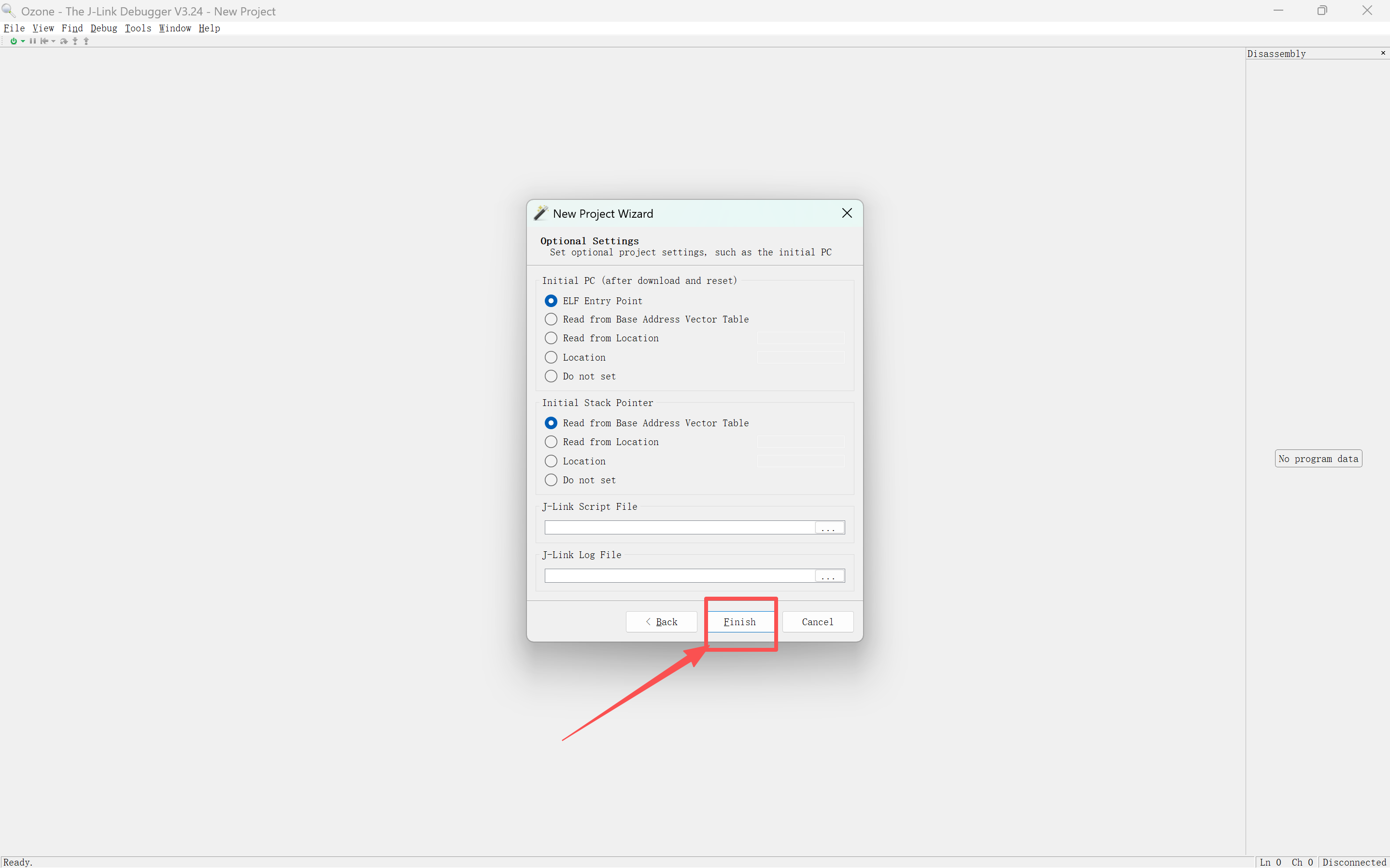

在这个页面所有的都不用改，点击Finish即可

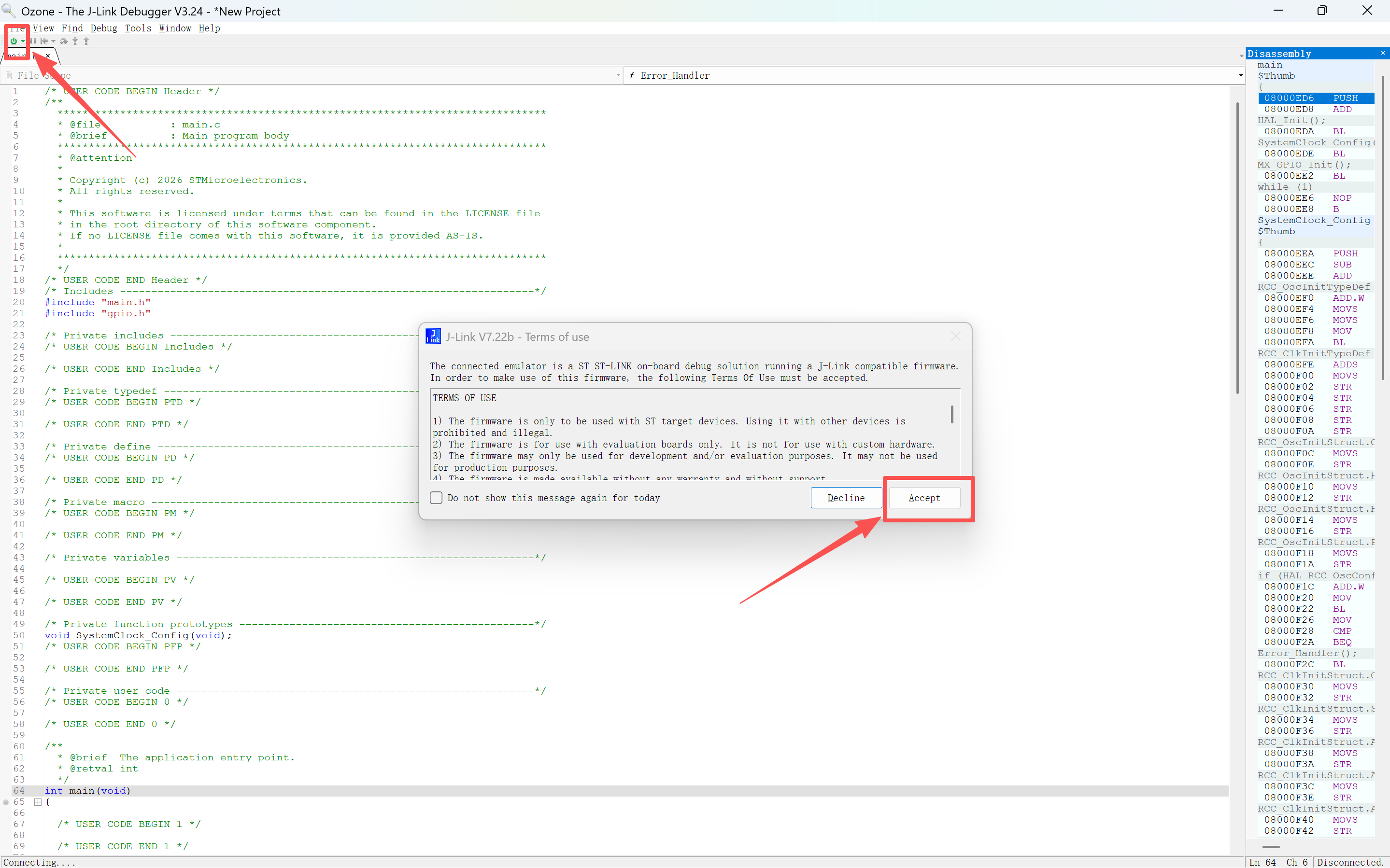

点绿色开关，点接受，后续点yes即可

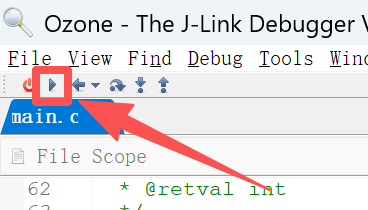

等绿色开关变红了就点击旁边的三角形即可进行烧录，即可观察实践现象了，期待你们后续精彩项目。

四、作业

⑴单个开关控制蓝色LED亮灭。按住开关，蓝色LED亮；松开开关，蓝色LED灭。——30分

⑵控制开发板上LED灯以蓝两次，红两次，绿两次，白两次的顺序点亮，同一种颜色的亮灭间隔200ms，不同颜色之间间隔500ms。——30分

⑶单个开关控制红色LED亮灭。按键按下一次红色LED亮，按键再按下一次红色LED熄灭。 ——20分

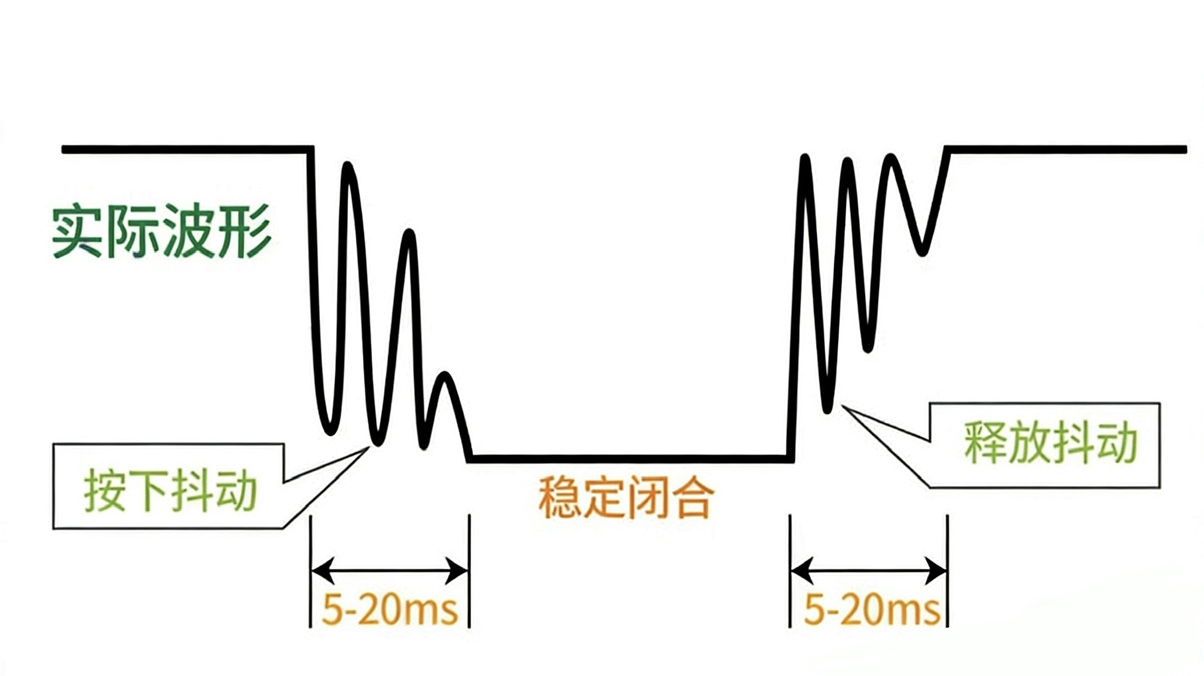

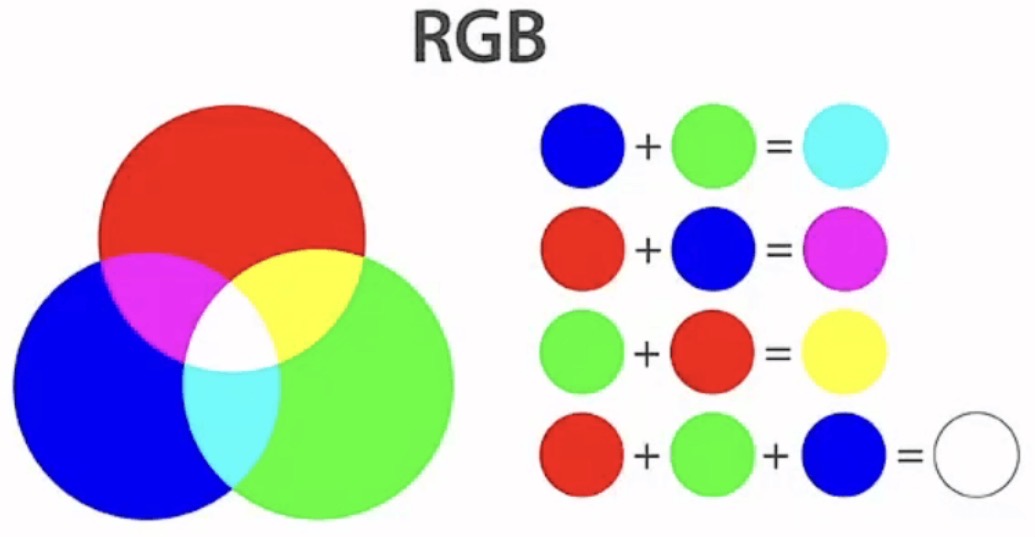

⑷点亮绚丽小灯 ——20分
