L1 STM32 单片机核心认知与 GPIO 基础

本课目标

能识别 STM32 型号与资源，解释 GPIO 输入、输出及复用模式，并正确选择 HAL_GPIO_WritePin、HAL_GPIO_TogglePin 和 HAL_GPIO_ReadPin。

一、STM32 单片机核心认知：从基础到本质

1.1 STM32 单片机是什么？

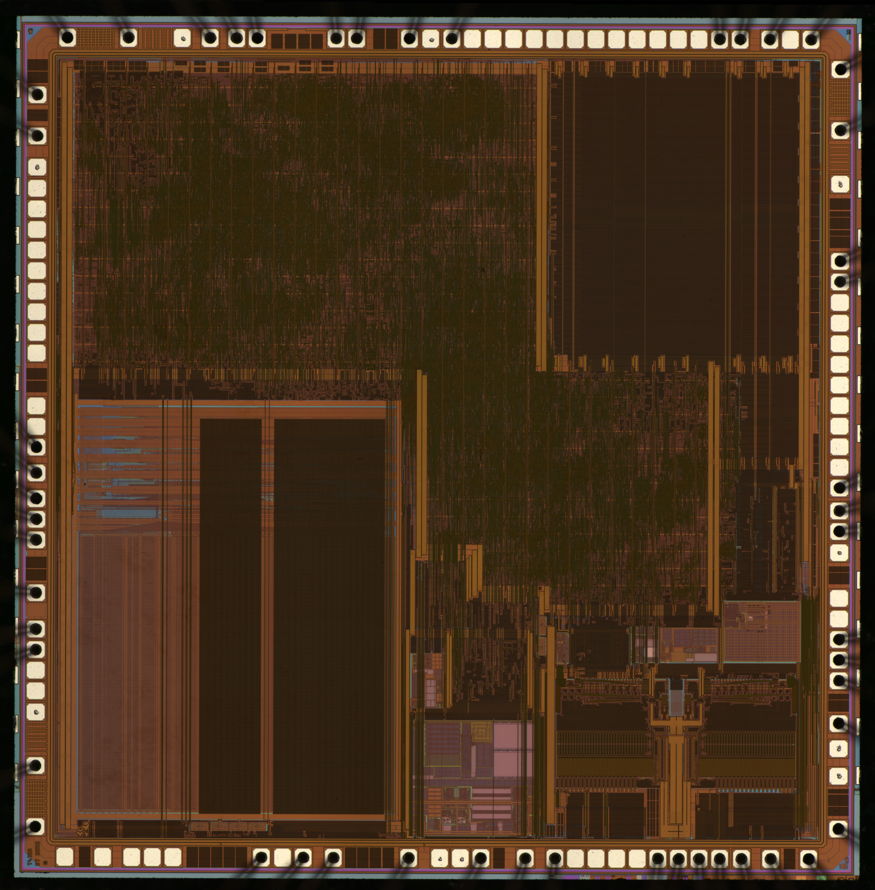

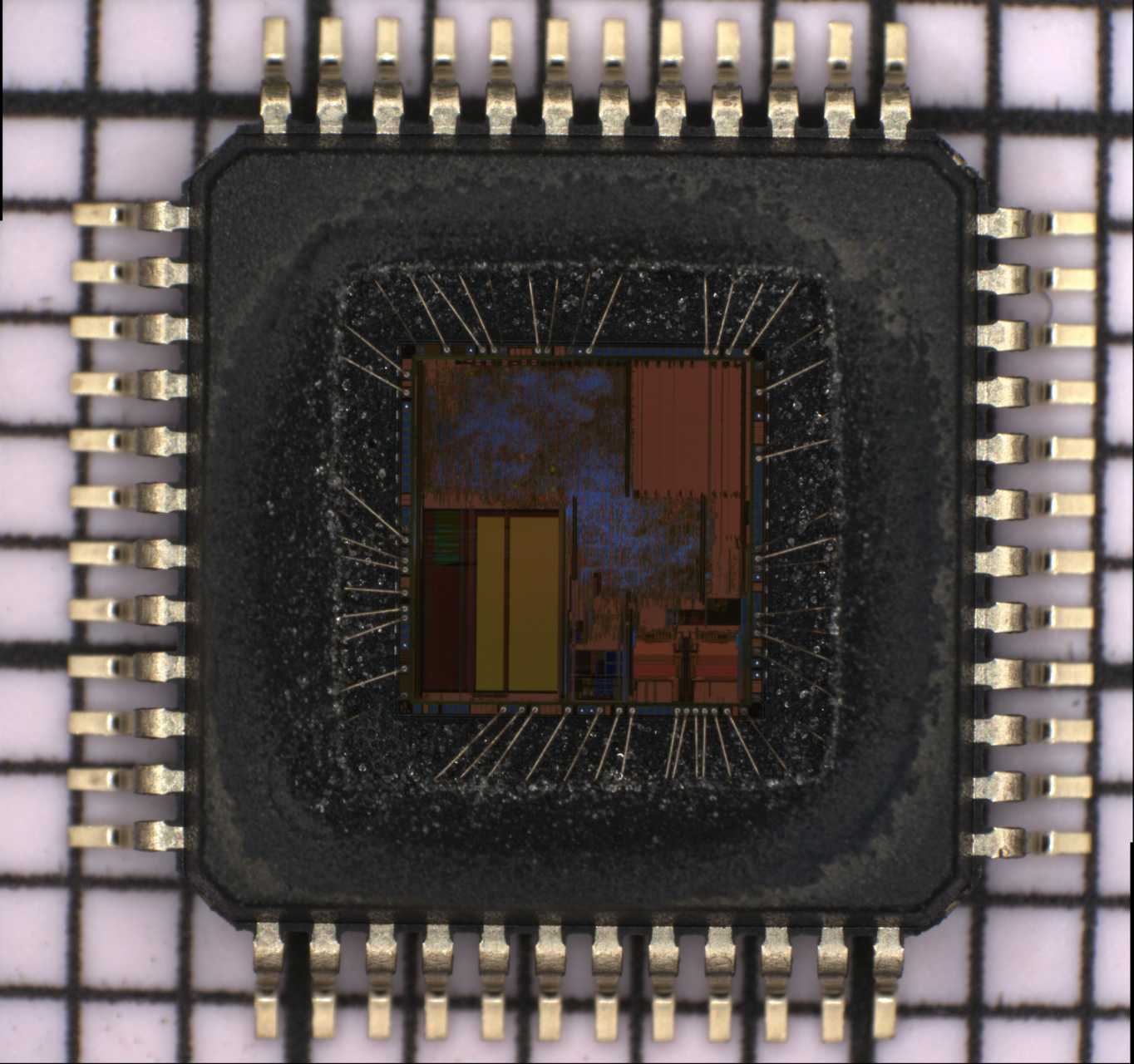

首先明确核心概念：STM32 单片机并非单纯的一颗芯片，而是意法半导体（ST Microelectronics）推出的 32 位微控制器（MCU，Microcontroller Unit），更准确地说，它是高度集成的片上系统（SOC）。大家可将其理解为 “浓缩到极致的微型计算机（小大脑）”—— 它把通用计算机的 CPU 内核、存储单元（RAM/Flash）、各类外设（GPIO / 串口 / 定时器）、电源管理模块、总线接口全部集成在一块芯片上，麻雀虽小五脏俱全，是嵌入式硬件设备的核心控制大脑，所有硬件控制指令均由其发出并执行。

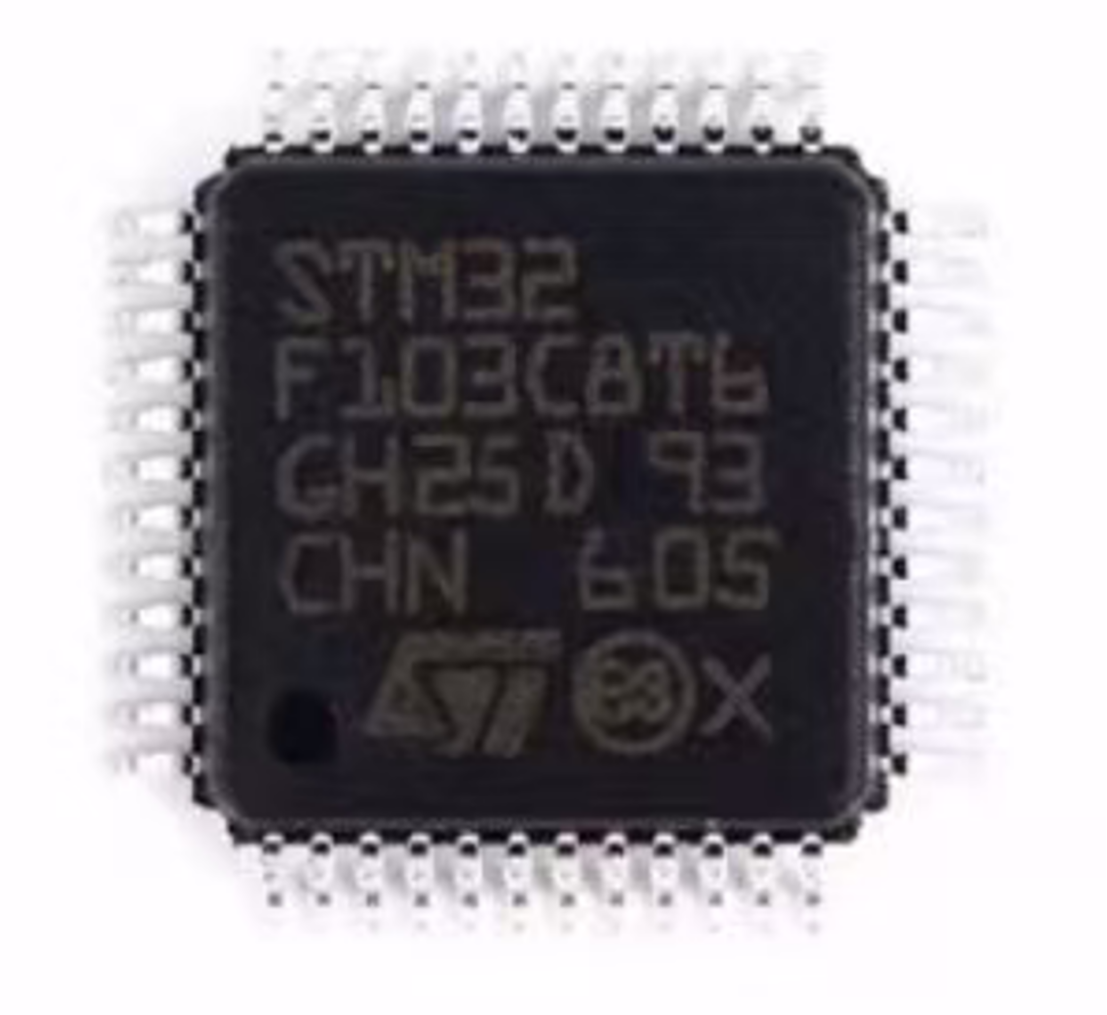

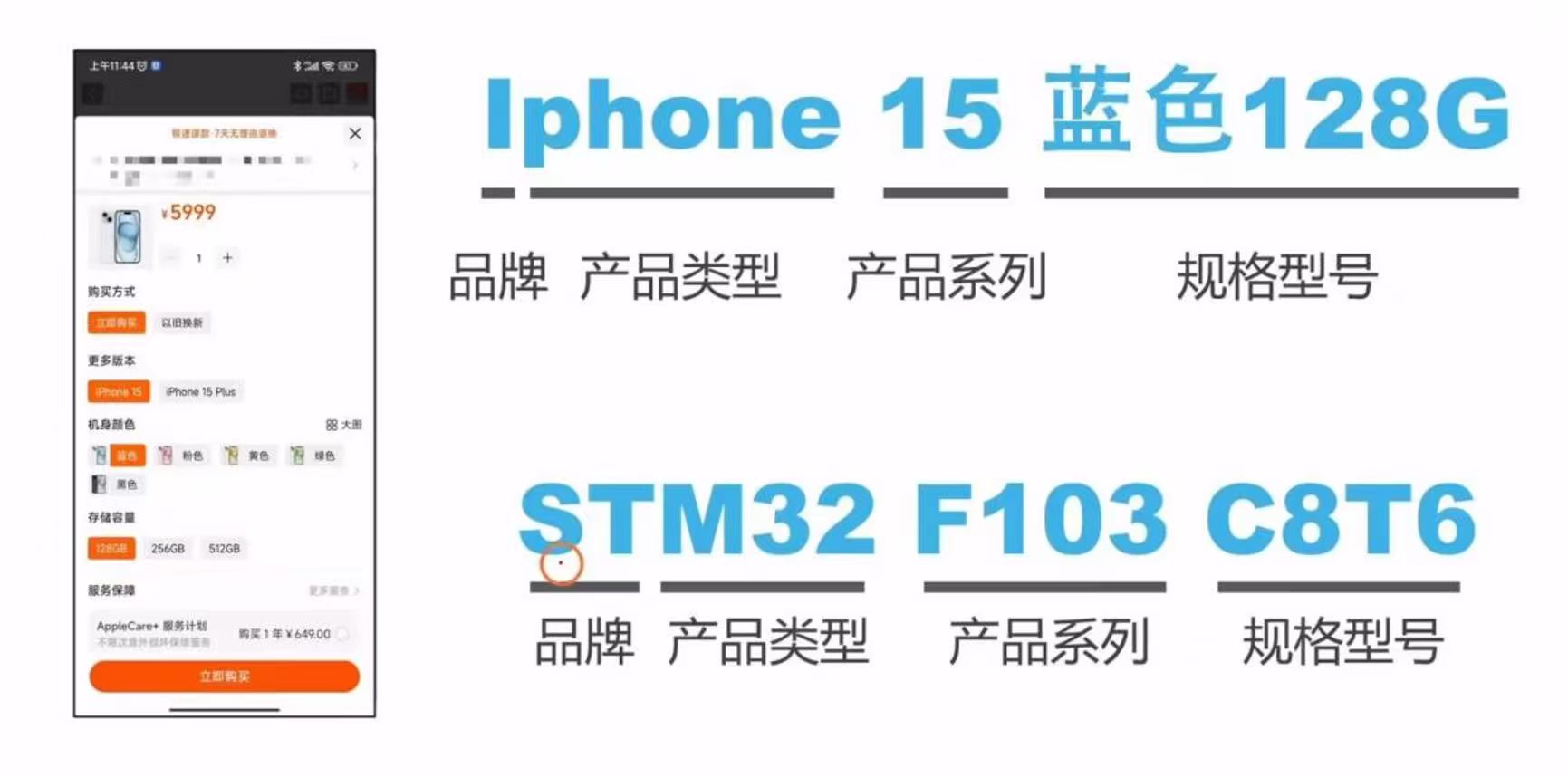

本课程及战队 C.ONE 电控组的入门开发，均以STM32F103C8T6为核心开发芯片，它是 STM32F 系列的经典入门款，也是开发板的核心部件。类比一下苹果手机，可以看出来依次是品牌、产品类型、产品系列、规格型号。

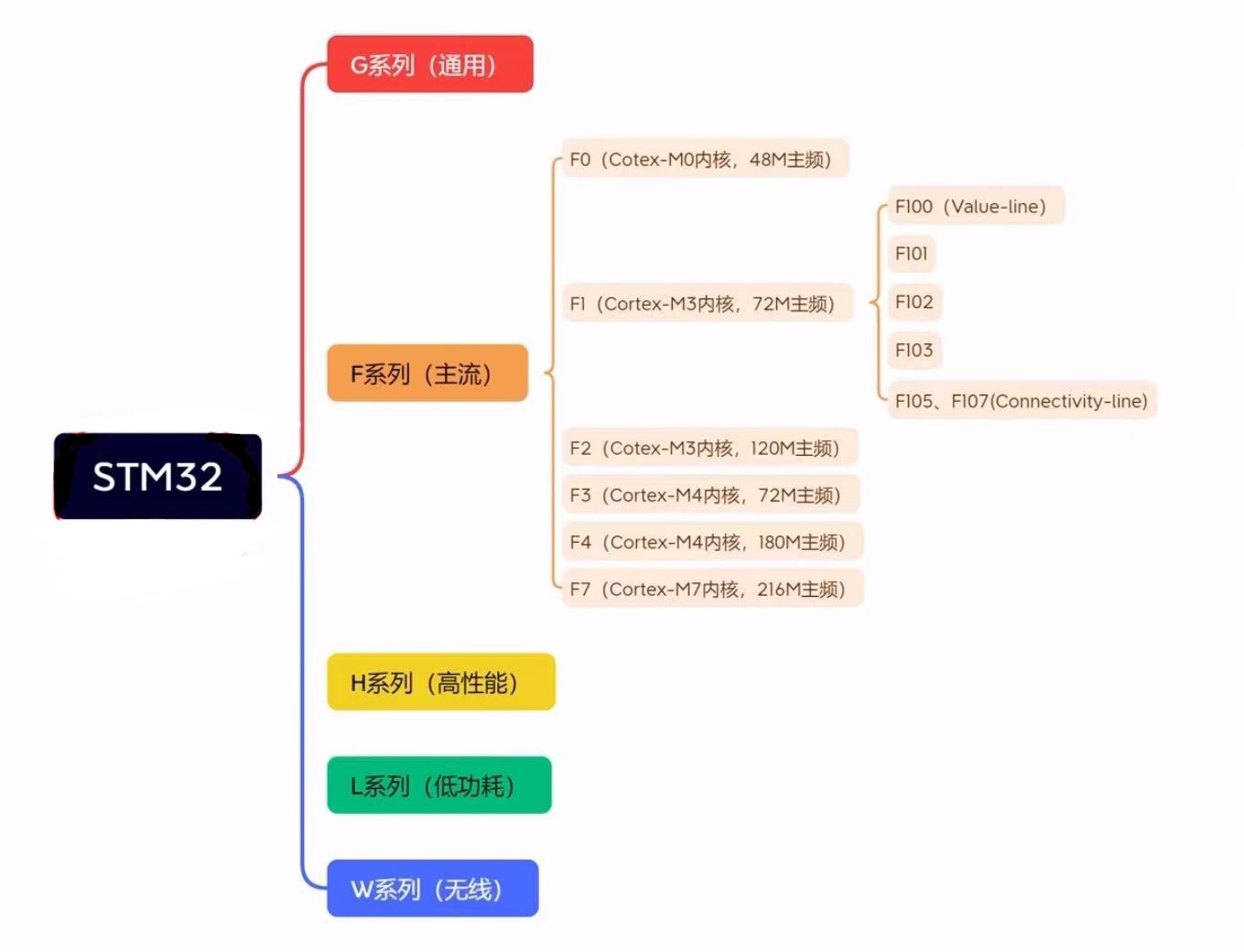

1.1.1 STM32 核心产品系列分类

STM32 的系列繁多，字母 A、F、G、H、L、W 均有对应系列，很多同学刚接触会眼花缭乱，其实入门阶段只需吃透 F 系列即可，这是课程学习和战队开发的主力，其他系列简单了解适用场景，后续遇到具体需求再深入研究。

系列	核心内核	主频	核心特征	典型适用场景

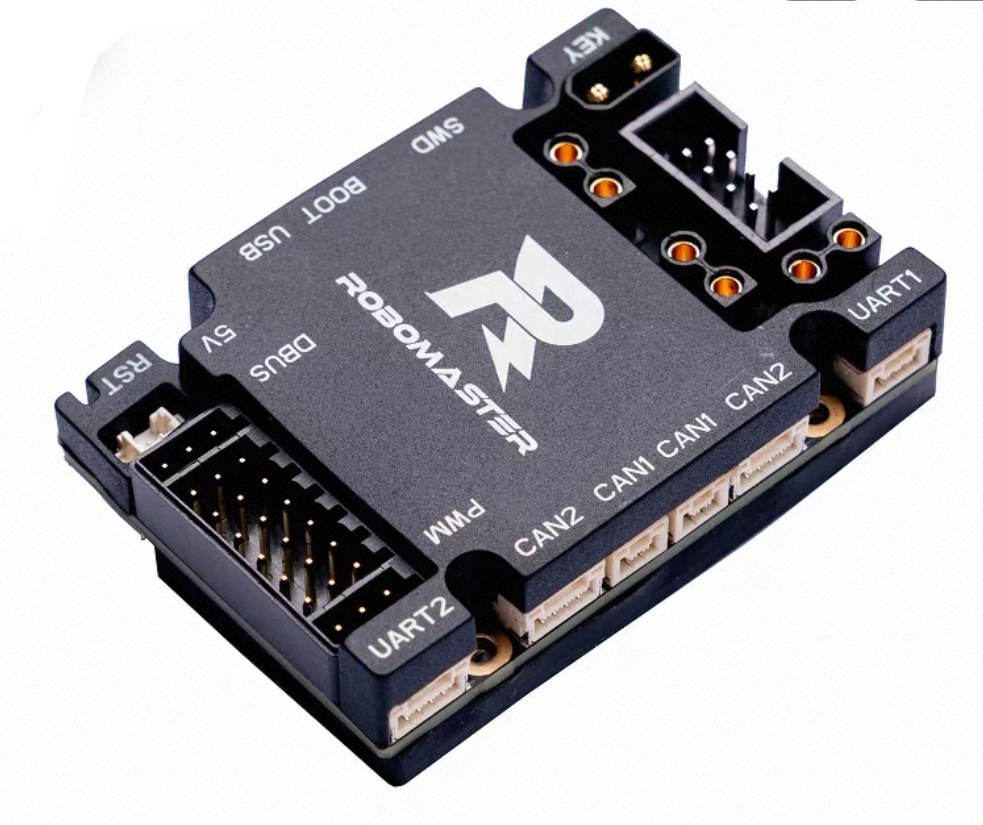

F 系列	Cortex-M3/M4	72MHz~180MHz	课程主力：外设最丰富、性价比最高、开发资料最全，战队 RoboMaster 机器人开发亦使用该系列	入门开发、机器人、物联网、工业控制、智能硬件

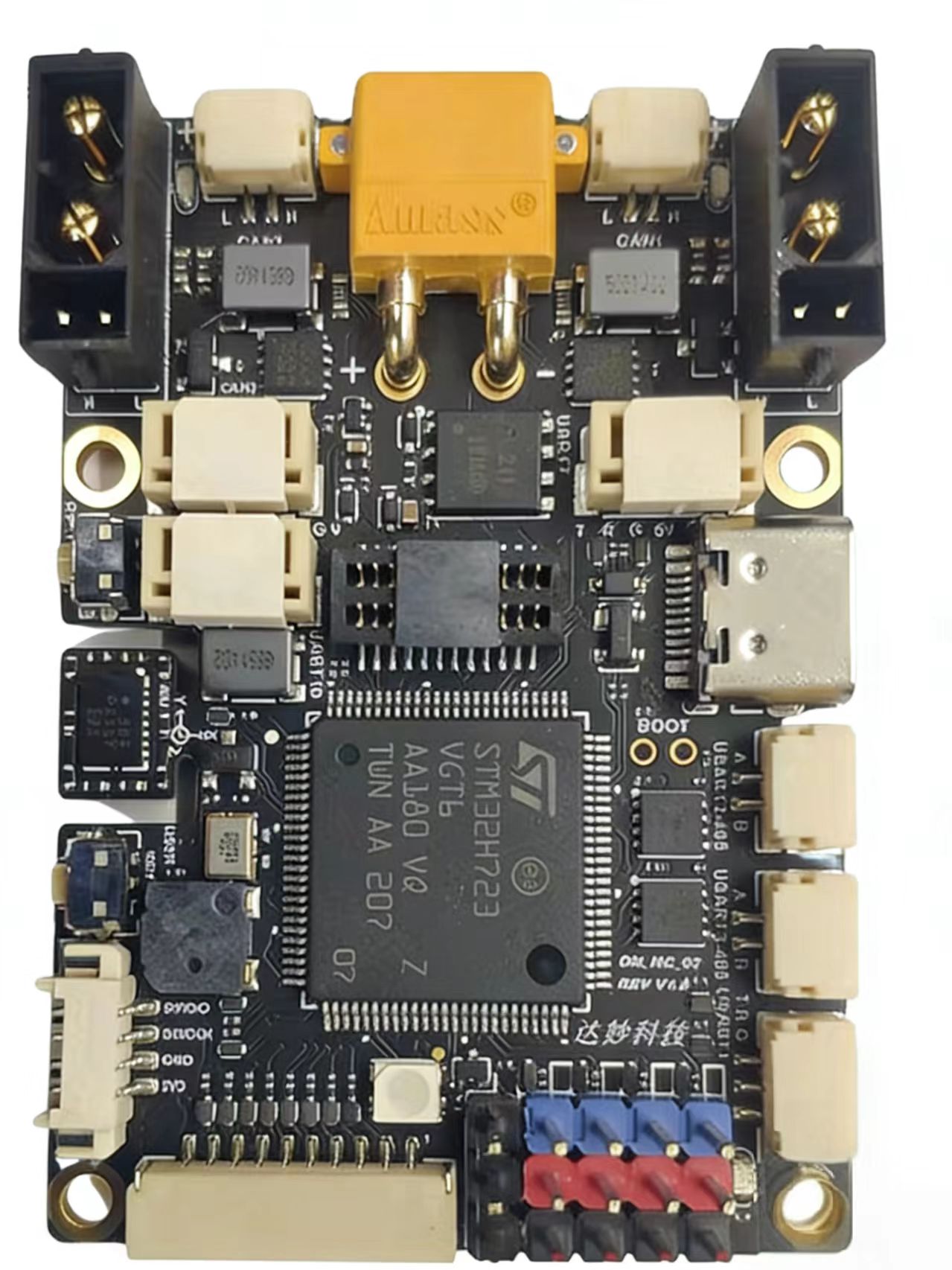

G 系列	Cortex-M0	48MHz	G系列核心搭载高精度数字定时器，实际主频参数适配高实时性控制需求	常用型号G474，广泛应用于超级电容数控调节功率环路，精准保障环路稳定运行。
L 系列	Cortex-M3/M0	48MHz~72MHz	超低功耗、宽电压供电	电池供电设备，如便携手环、户外传感器、无线温湿度计
H 系列	Cortex-M7/M9	216MHz 及以上	高性能、大存储、多外设	高端工业控制、复杂智能设备，如高精度测控仪、工业机器人
W 系列	Cortex-M3/M0	48MHz~72MHz	集成蓝牙 / WiFi / 射频	物联网无线设备，如 WiFi 智能灯、蓝牙温湿度计、远程控制模块

1.1.2 STM32F103C8T6 规格型号分类

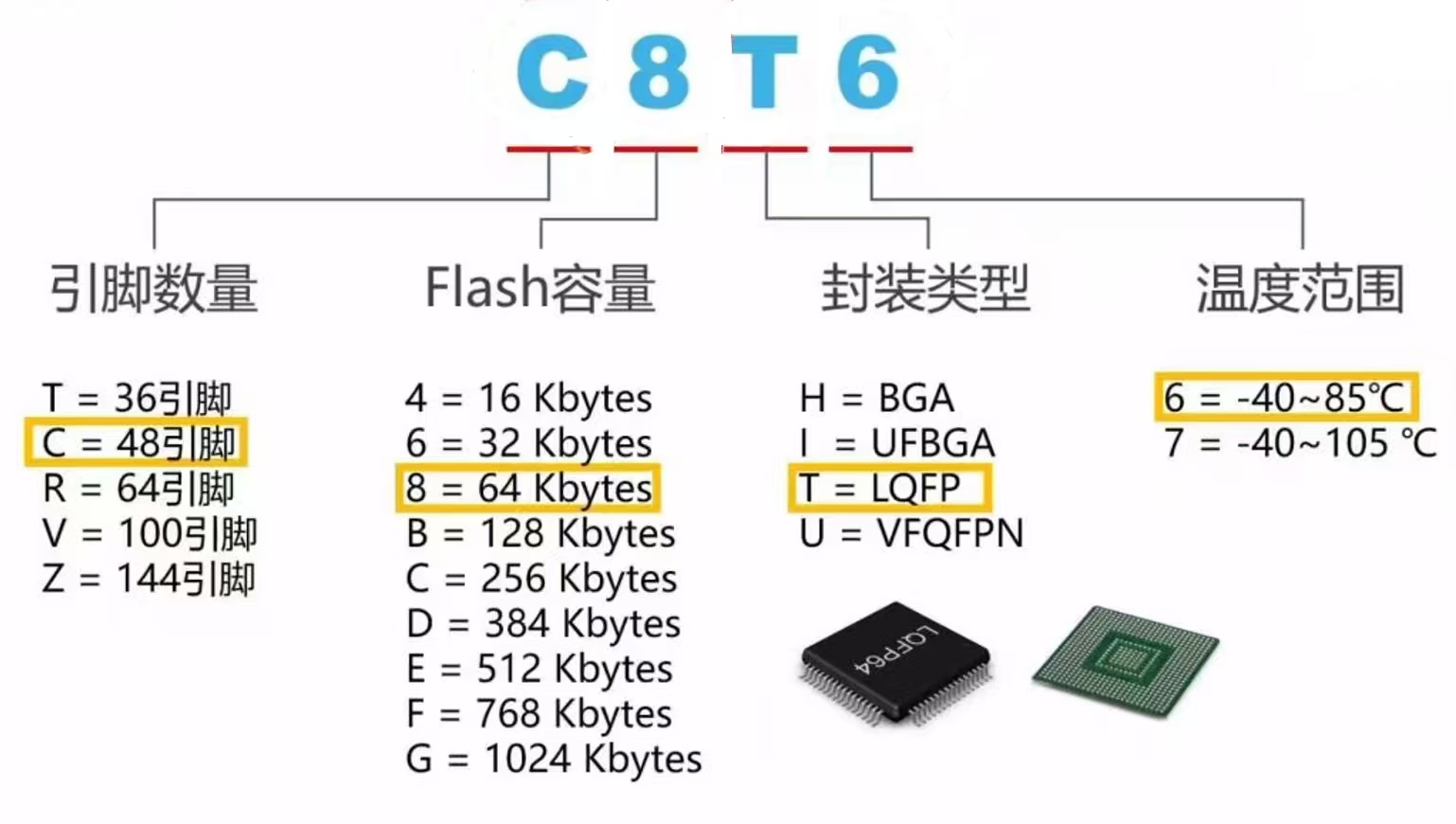

这部分是基础中的基础，后续遇到其他 STM32 芯片，也可通过此方法快速识别。STM32 的型号后缀是引脚数 + Flash 容量 + 封装类型 + 温度范围的组合，缺一不可，STM32F103C8T6 的后缀参数如下表，同时附上 F103 系列通用后缀参考，后续选型直接查阅即可。

1.2 STM32 单片机能干什么？

了解 STM32 的定义后，大家必然会问：它具体能做什么？答案其实非常广泛 ——凡是需要电子控制的硬件设备，几乎都能以 STM32 为核心实现。其核心能力是脱离通用计算机，独立实现对外部硬件的精准控制、实时信号检测与外设通信，应用场景覆盖消费电子、工业控制、机器人、物联网等多个领域。结合本课程学习，将其能力分为基础硬件控制和实战作品拓展两个层面，可清晰看到学习路径，且需牢记：所有能力的基础都是 GPIO。

1.2.1 基础硬件控制能力

通过本课程的 STM32+GPIO 学习，可独立实现以下基础硬件控制，这是所有复杂开发的底层基础，需亲手实操、练熟手感：

LED 控制：点亮、熄灭、闪烁、呼吸灯效果；按键检测：按键按下 / 松开识别（解决按键消抖问题）；简单外设驱动：蜂鸣器发声（不同音调、不同节奏）、舵机角度转动与精准控制、直流电机调速；信号检测：数字传感器信号读取（如红外感应、触摸传感器、限位开关）。

1.2.2 实战作品拓展

基础硬件控制练熟后，结合后续要学的串口、ADC、定时器等外设，可开发 / 复刻各类趣味作品，甚至贴合战队 RoboMaster 开发的竞赛、工业设备，实现知识落地，这也是嵌入式开发的乐趣所在：趣味小作品：仿生蝴蝶、赛博小狗桌宠、流水灯摆件、人体感应智能小夜灯；竞赛 / 工业设备：RoboMaster 英雄 / 步兵 / 哨兵机器人、避障智能小车、工业控制模块。

1.3 如何学习 STM32 单片机？

刚接触 STM32 时，最有效的方法不是堆叠理论，而是“理解原理 + 动手验证 + 复盘问题”。建议遵守以下原则：

从小项目入手：先完成 LED 点亮和按键输入，再逐步挑战传感器、执行器和机器人控制。
每节课都亲手验证：完成接线、CubeMX 配置、CLion 构建和 Ozone 调试，不能只看截图。
先吃透 GPIO 再进阶：理解输入输出、上下拉、复用和 HAL 调用后，再进入串口、ADC 与定时器。
遵循固定工作流：按 CubeMX 配置、CLion 编码构建、Ozone 下载调试的顺序工作，并记录关键配置。
用证据解决问题：结合数据手册、HAL 手册、原理图和测量结果，形成自己的排查记录。

二、从 STM32 硬件控制引入 GPIO：为什么必须学 GPIO？

上一节课我们明确了嵌入式开发的核心认知转变：写代码不再是为了在控制台输出计算结果，而是为了改变芯片引脚的电平状态，从而控制物理世界。 STM32 作为嵌入式设备的 “小大脑”，内部的 CPU、存储、外设等所有核心模块均封装在芯片内部，无法直接与外部的 LED、按键、电机等硬件交互。想要让STM32 的 “想法” 传递给外部硬件，也想STM32 感知外部硬件的状态，就必须有专门的 “桥梁”—— 这个桥梁就是GPIO（General Purpose Input/Output）通用输入输出口，这也是我们要花大功夫学习 GPIO 的核心原因。

2.1 GPIO 的核心定位：STM32 的 “手脚”

若将 STM32 比作人的大脑，那么GPIO 就是手和脚，分工明确、缺一不可；没有手和脚，大脑再聪明也无法做事、无法感知世界，STM32 亦是如此： “手”——GPIO 的输出功能：STM32 通过 GPIO 向外部硬件输出高低电平信号，主动控制外部硬件，如让 LED 亮、蜂鸣器响、舵机转到指定角度，均是 GPIO “手” 的工作； “脚”——GPIO 的输入功能：STM32 通过 GPIO 读取外部硬件的电平信号，感知外部环境的变化，如检测按键是否按下、红外传感器是否检测到物体、限位开关是否触发，均是 GPIO “脚” 的工作。核心结论：没有 GPIO，STM32 就是一个 “孤立的大脑”，无法与外部硬件产生任何交互。后续所有外设开发、硬件控制，均以 GPIO 为基础展开，GPIO 学扎实，后续学习会事半功倍。

2.2 STM32 控制硬件的本质：操作 GPIO 电平

务必牢记：STM32 对外部硬件的控制，本质上是配置 GPIO 工作模式并读写引脚电平。STM32F103 的普通 GPIO 使用 3.3 V 逻辑，高电平约为 3.3 V，低电平约为 0 V；不要向普通引脚直接输入 5 V。LED 的有效电平由硬件接法决定：Blue Pill 的 PC13 LED 通常低电平点亮，而 Stellaris-Nexus 的 PB0、PA7、PA6 RGB LED 依据原理图为高电平点亮。按键检测同样要先确认外部上拉或内部上下拉，再决定按下时应读取高电平还是低电平。

三、GPIO 核心基础理论：从端口分布到工作模式

3.1 GPIO 的基本定义

GPIO（General Purpose Input/Output）即通用输入输出口，是 STM32 中可自由编程的数字引脚，其核心关键词是 “通用”—— 这也是它与其他专用引脚的最大区别。所谓 “通用”，是指它无需依赖任何专用外设，可通过用户程序直接将其配置为输入模式或输出模式，实现电平的读取或输出；同时，为最大化利用有限的引脚资源，部分 GPIO 引脚还支持外设复用功能，简单来说就是一个引脚配置的时候可以分配不同的几个功能，既可以做通用 IO，也可以做串口、SPI 等外设的专用引脚，后续学习外设时会详细讲解。好消息：我们基于HAL 库开发，无需手动操作 STM32 的底层寄存器（寄存器开发难度高，新手易出错），仅需通过 STM32CubeMX 做图形化配置，再调用 HAL 库封装好的函数，即可实现 GPIO 的所有功能，大幅降低开发难度。

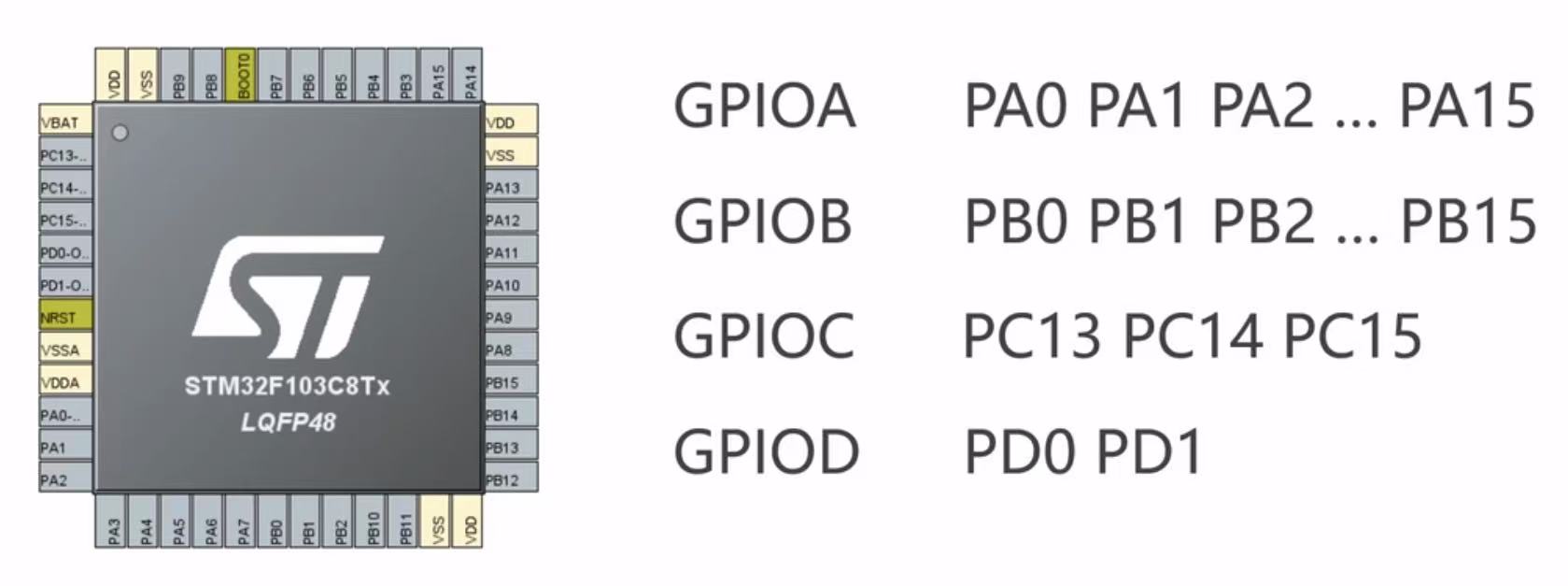

3.2 STM32F103C8T6 GPIO 端口分布

STM32F103C8T6 为 48 引脚的 LQFP 封装，其 GPIO 分为GPIOA、GPIOB、GPIOC、GPIOD四个独立的端口，每个端口理论上有 16 个引脚，编号从 0 到 15。但受芯片硬件设计限制，并非所有引脚均可使用，如 GPIOC 仅有 PC13、PC14、PC15 三个引脚可用，GPIOD 仅有 PD0、PD1 两个引脚可用，还得考虑引脚的复用。实操中，主要使用GPIOA、GPIOB、GPIOC三个端口，GPIOD 一般仅作备用，各端口详细信息整理如下表，务必记牢，尤其是实操常用引脚和典型应用，这是后续接线、配置的基础。

两个重要的实操提醒： 开发板上的 GPIO 引脚，均以 「端口 + 引脚号」 的形式标注（如 PA0、PB0、PC13），该标注与芯片引脚一一对应，接线时务必严格按标注操作，接错引脚不仅会导致硬件不工作，还可能烧毁芯片或外设； PC13 是新手的 “练手神器”，它是纯通用 IO，无复用功能，不会与其他外设冲突，且直接连接开发板的板载 LED，无需额外接线，后续的闪烁、流水灯实操，均可先使用该引脚练手。

3.3 GPIO 核心功能分类

为充分利用有限的 GPIO 引脚资源，STM32F103C8T6 的 GPIO 设计了通用功能、复用功能、复用功能重映射三类功能。入门阶段，只需重点掌握通用功能，这也是本次实操的全部使用功能；复用功能和重映射功能做基础了解即可，后续学习串口、SPI、定时器等外设时再深入拆解，无需钻牛角尖。

3.3.1 通用功能

这是 GPIO 最基础、最常用的功能，也是新手最先接触的功能，核心特征仅有一个：由用户程序直接控制 GPIO 引脚，无需依赖任何片上外设。简单来说，编写的代码可直接告诉 GPIO 引脚 “输出高电平”、“输出低电平”，也可直接读取 GPIO 引脚的当前电平状态，无任何中间环节，控制逻辑简单：用户程序 → GPIO 寄存器 → GPIO 引脚 → 外部硬件 / 信号典型应用：LED 控制、按键检测、蜂鸣器基础驱动等纯硬件控制场景，均使用通用功能。

3.3.2 复用功能

设计复用功能的原因：STM32 内部集成了串口、SPI、I2C、定时器等大量外设，这些外设均需要引脚与外部硬件通信，但 STM32 的引脚数量有限，为节省引脚资源，设计了引脚复用—— 让同一个 GPIO 引脚，具备 “通用 IO” 和 “外设专用引脚” 两种身份。核心特征：当 GPIO 引脚被配置为复用功能时，引脚不再由用户程序直接控制，而是由 STM32 内部的片上外设模块托管，引脚的电平状态由外设的工作状态决定，仅需配置外设的参数，无需直接操作 GPIO 引脚。控制逻辑：用户程序 → 片上外设 → GPIO 寄存器 → GPIO 引脚 → 外部设备典型示例：PA9/PA10 两个引脚，通用功能是普通 IO，可用于控制 LED、按键；复用功能是 USART1（串口 1）的发送 / 接收引脚，由串口模块托管，此时这两个引脚用于实现 STM32 和电脑的串口通信，无法再作为通用 IO 使用。

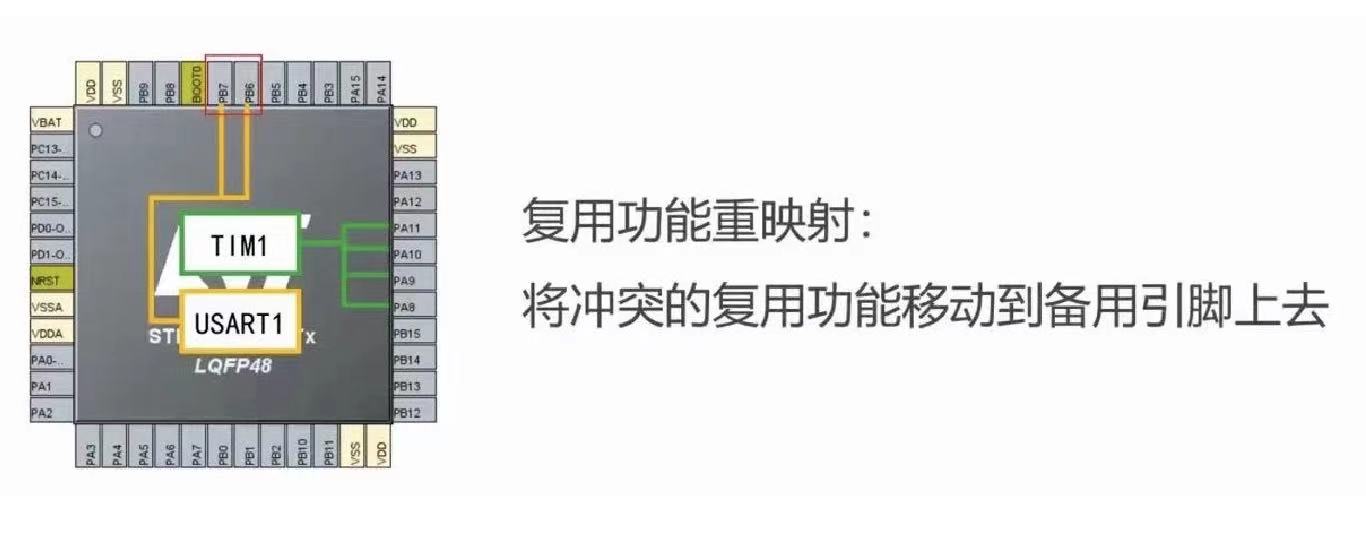

3.3.3 复用功能重映射

复用功能重映射的核心特征：通过配置 STM32 的重映射寄存器，把冲突的外设复用功能，从原引脚移动到芯片的备用 GPIO 引脚，让原本冲突的外设能各自使用独立的引脚，从而实现同时工作。典型示例：USART1 的默认复用引脚是 PA9/PA10，若 PA9/PA10 被其他外设占用，可通过重映射，将 USART1 的复用功能移动到 PB6/PB7 引脚，这样 USART1 就能正常工作了。入门小提示：STM32F103C8T6 仅支持部分重映射，并非所有外设的复用功能都能重映射；且入门阶段基本不会遇到引脚冲突问题，因此该功能仅做了解，无需深入研究，后续遇到具体问题再学习即可。

3.4 GPIO 的 8 种工作模式

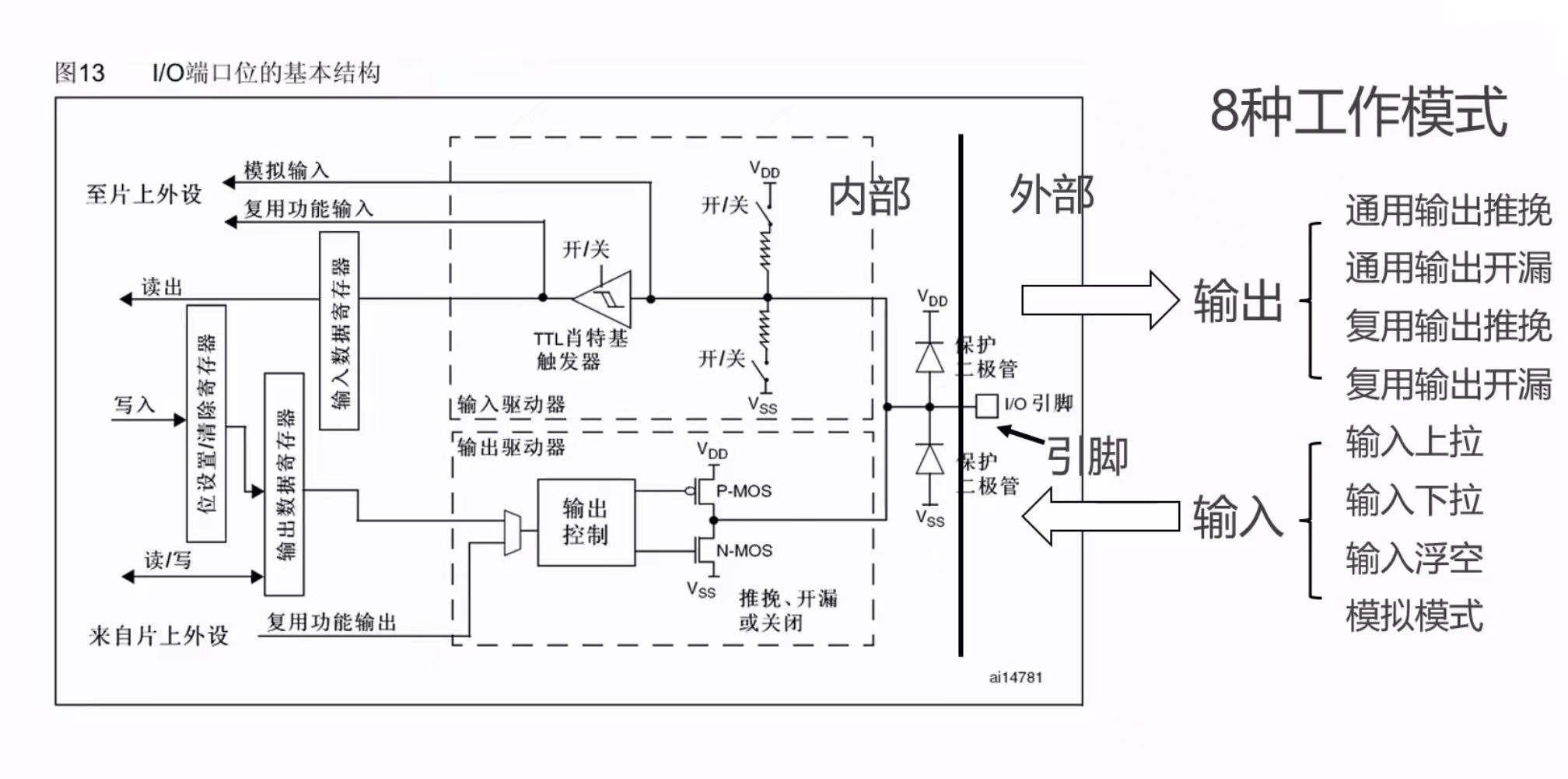

通过 STM32CubeMX 配置 GPIO 端口配置寄存器，可将每个 GPIO 引脚独立配置为 8 种工作模式（每个引脚的模式可不同，互不影响），这为开发提供了极大的灵活性。 8 种模式分为输入模式和输出模式两大类，不同模式对应不同的硬件特性和应用场景。

3.4.1 输入模式：核心用于读取外部电信号

输入模式的核心功能，是让 STM32 通过 GPIO 引脚感知外部硬件的电平状态，如检测按键、读取传感器信号，均需将 GPIO 配置为输入模式。 4 种输入模式的核心区别，在于引脚内部是否接入上拉 / 下拉电阻，这个电阻直接决定了引脚悬空时的默认电平，也是解决 “电平不确定” 问题的关键，务必理解清楚。

模式名称	核心性质	硬件特征	核心特点	典型应用场景
上拉输入	数字输入	内部集成上拉电阻（相当于接了一根隐形的线到 3.3V）	悬空时默认高电平，外部接低电平时，引脚电平被拉低，读取为低电平	按键检测、低电平触发的传感器检测（红外、限位开关）
下拉输入	数字输入	内部集成下拉电阻（相当于接了一根隐形的线到 GND）	悬空时默认低电平，外部接高电平时，引脚电平被拉高，读取为高电平	高电平触发的传感器检测、特定低电平默认的场景
浮空输入	数字输入	无内部上拉 / 下拉电阻	悬空时电平不确定（受外界电磁干扰，一会高一会低），只能读取明确的高低电平	数字传感器信号读取、其他 MCU 的 IO 信号输入
模拟输入	模拟输入	GPIO 数字功能失效，引脚直接接入 ADC 模块	无法读取数字电平，只能采集连续的模拟电压信号（0~3.3V）	温湿度传感器、光敏电阻、电位器等模拟传感器信号采集

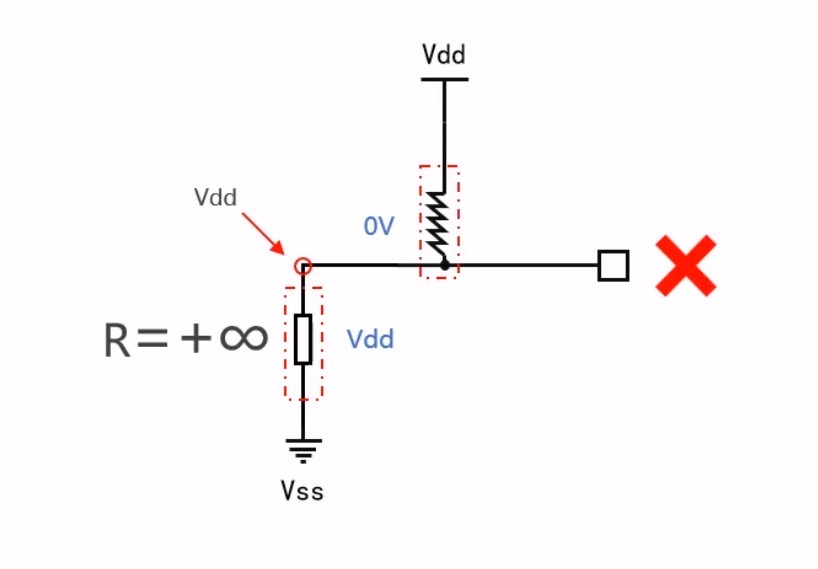

为什么需要上拉 / 下拉电阻？

若引脚悬空（既不接 3.3V，也不接 GND，也不外接硬件），无上拉 / 下拉电阻的话，引脚电平会受外界电磁干扰，忽高忽低，程序会读取到错误信号（如按键未按，程序却判定为按下）。

而上拉电阻，相当于给引脚接了一根隐形的线到 3.3V，因此引脚悬空时电平默认为高；当按键按下时，引脚被接到 GND，电平被拉低为低电平，程序就能清晰识别出 “按键按下了”。这也是按键检测优先使用上拉输入模式的原因，新手使用该模式基本不会出问题。

3.4.2 输出模式：核心用于控制外部硬件

输出模式的核心功能，是让 STM32 通过 GPIO 引脚向外部硬件输出高低电平信号，如控制 LED 亮灭、驱动蜂鸣器、控制舵机，均需将 GPIO 配置为输出模式。

4 种输出模式分为通用输出和复用输出，核心区别在于谁来控制引脚（控制主体）：通用输出由用户程序控制，复用输出由 STM32 内部的片上外设控制；而通用输出的推挽、开漏两种模式，核心区别在于引脚内部的驱动结构，这直接决定了引脚的驱动能力和电平输出特性。

模式名称	核心性质	控制主体	硬件驱动结构	核心特点	典型应用场景
推挽输出	数字输出	用户程序	内部集成 P-MOS+N-MOS 双管驱动（两个开关，一个管高电平，一个管低电平）	驱动能力强，可直接输出稳定的高 / 低电平（高 = 3.3V，低 = 0V），能直接带动小功率外设	LED、蜂鸣器、舵机基础控制，所有基础硬件控制
开漏输出	数字输出	用户程序	内部仅集成 N-MOS 管（只有一个控制低电平的开关）	低电平稳定（0V），高电平为高阻态（悬空），需外接上拉电阻才能输出真正的高电平，支持 “线与” 功能	I2C/CAN 总线通信、多引脚电平联动
复用推挽输出	数字输出	片上外设	推挽驱动结构，由外设托管	外设控制的电平输出，驱动能力强，不用用户程序干预	串口 Tx 引脚、定时器 PWM 输出、SPI 通信
复用开漏输出	数字输出	片上外设	开漏驱动结构，由外设托管	外设控制的电平输出，需外接上拉电阻	I2C/CAN 总线的外设复用通信

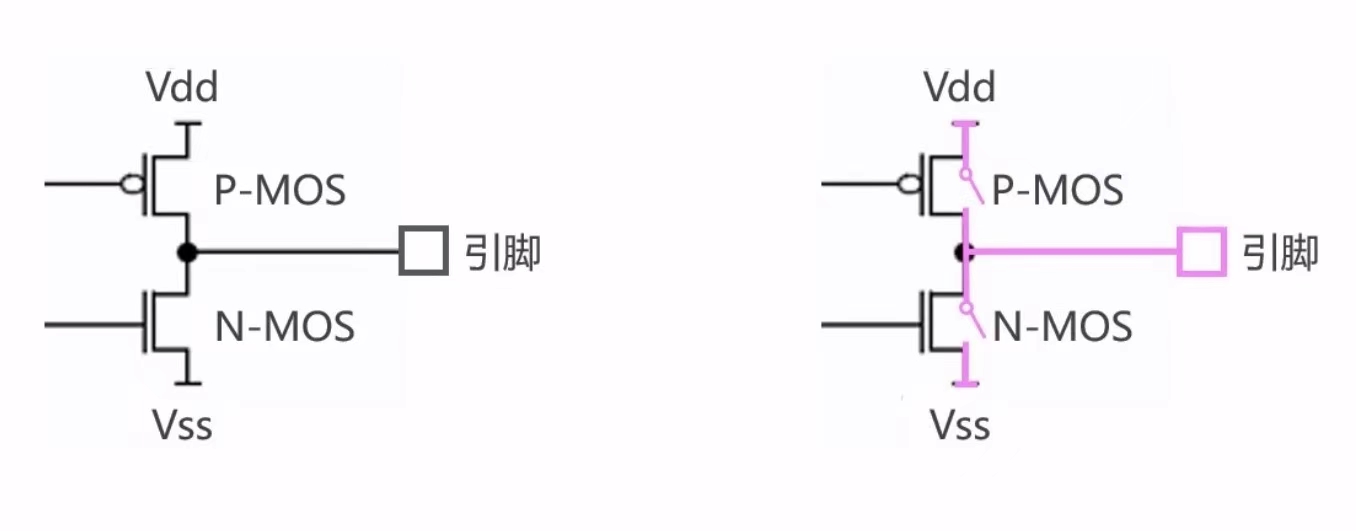

核心硬件知识讲解：

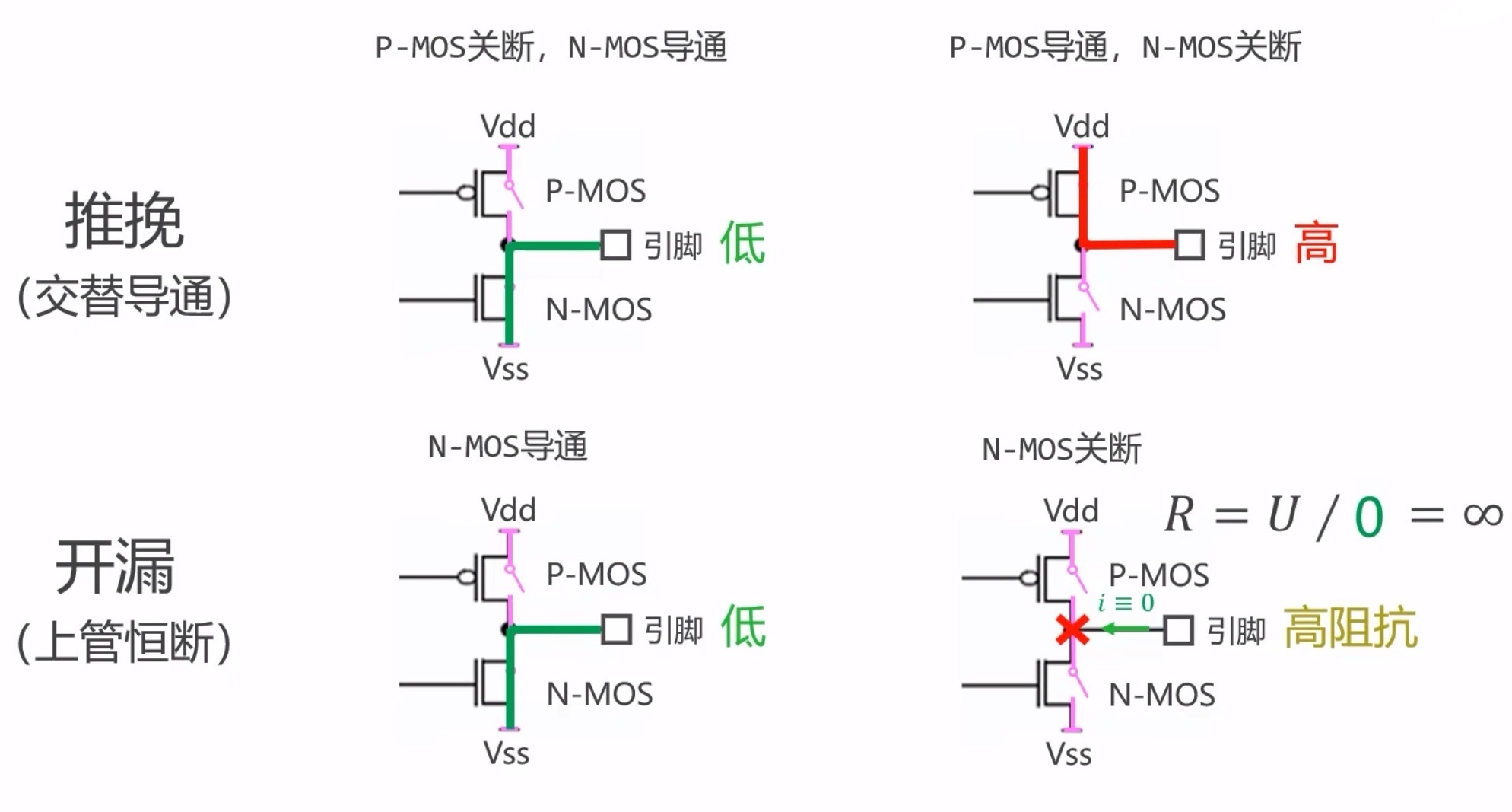

推挽输出是入门阶段最常用、最推荐的输出模式，务必吃透其原理。其内部有两个 MOS 管，如同两个开关，一个负责输出高电平，一个负责输出低电平，两个开关交替导通，能输出足够的驱动电流（虽电流不大，但足够带动 LED、蜂鸣器等小功率外设）。简单来说，推挽输出能直接输出稳定的高、低电平，无需额外外接任何零件，新手直接使用即可；我们控制 LED 使用的就是该模式，后续驱动蜂鸣器、舵机也会使用。而开漏输出，内部仅有一个控制低电平的 MOS 管，能输出稳定的低电平，但想要输出高电平，必须外接上拉电阻，否则为悬空的高阻态，外部硬件无法识别高电平；该模式主要用于 I2C、CAN 等总线通信场景，新手阶段基本无需使用。

3.5 GPIO 核心操作函数

我们全程基于STM32 HAL 库开发，最大的好处是：无需手动操作底层寄存器，直接调用 HAL 库封装好的 GPIO 专用函数，即可实现电平的读取、输出、翻转，简单高效。所有和 GPIO 操作有关函数均集成在stm32f1xx_hal_gpio.h头文件中，该文件无需手动编写，STM32CubeMX 会自动生成，仅需在代码中直接调用即可。本次实操仅需掌握4个核心函数，这是基础中的基础，必须熟记；且 CLion 有强大的智能代码补全功能，输入函数前几个字符（如 HAL_GPIO_T），CLion 会自动提示后续函数名，你也无需死记硬背所有字符，大幅提升编码效率。下文将讲解每个函数的函数原型、参数说明、调用示例及使用注意点，结合实操场景（控制 LED、检测按键），做到一看就懂、一用就会。

极其重要的规则：

其实第一节课也已经讲过，所有的自定义代码，必须写在 STM32CubeMX 生成的/* USER CODE BEGIN ... /和/ USER CODE END ... */注释块之间！若不写在注释块里，后续在 CubeMX 中修改配置并重新生成代码时，编写的代码会被直接删除，务必注意！

3.5.1 电平输出函数：HAL_GPIO_WritePin ()

函数功能：手动设置指定 GPIO 引脚输出高电平或低电平，精准控制引脚的电平状态；适用于 LED 亮灭、蜂鸣器开关、舵机复位等需要精准控制电平的场景，是最基础的输出函数。

函数原型：

void HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState);

参数说明（参数必须和 CubeMX 生成的函数原型一致，否则会出错）：

GPIOx：GPIO 端口，如 GPIOA、GPIOB、GPIOC，必须与 CubeMX 中配置的端口一致；

GPIO_Pin：GPIO 引脚，如 GPIO_PIN_0、GPIO_PIN_13，必须与 CubeMX 中配置的引脚号一致；

PinState：电平状态，仅两个选择：GPIO_PIN_SET（输出高电平）、GPIO_PIN_RESET（输出低电平）。

使用注意点：不同开发板的 LED 有效电平可能不同。Blue Pill 的 PC13 LED 通常低电平点亮；Stellaris-Nexus 的 RGB LED 根据原理图为高电平点亮。必须先看原理图，再决定使用 GPIO_PIN_SET 还是 GPIO_PIN_RESET。

调用示例：设置 Stellaris-Nexus 的 PB0 引脚，高电平点亮红色 LED，低电平熄灭红色 LED。

// 点亮PB0红色LED
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);
// 熄灭PB0红色LED
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);

3.5.2 电平翻转函数：HAL_GPIO_TogglePin ()

函数功能：自动翻转指定 GPIO 引脚的电平状态（高→低、低→高），无需手动设置电平；适用于 LED 闪烁、流水灯等需要电平交替变化的场景，是上一节课点亮 LED 的核心函数，实用性极强。

函数原型：

void HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin);

参数说明：

GPIOx：GPIO 端口，如 GPIOB、GPIOC；

GPIO_Pin：GPIO 引脚，如 GPIO_PIN_0、GPIO_PIN_13。

使用注意点：该函数的翻转是 “自动的”，无论引脚当前为何种电平，调用一次就会改变一次；结合 HAL_Delay () 延时函数，可轻松实现 LED 闪烁。

调用示例：翻转 PC13 引脚电平（实现板载红色 LED 闪烁）

 // 翻转PC13电平，板载LED亮灭自动切换
HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);

3.5.3 电平读取函数：HAL_GPIO_ReadPin ()

函数功能：读取指定 GPIO 引脚的当前电平状态，函数会返回一个值表示引脚的电平状态；适用于按键检测、传感器信号读取等输入模式场景，是检测外部硬件状态的核心函数。

函数原型：

GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin);

参数说明：

GPIOx：GPIO 端口，如 GPIOA（按键接在 GPIOA）；

GPIO_Pin：GPIO 引脚，如 GPIO_PIN_0、GPIO_PIN_1（两个按键）。

返回值：仅两个结果，与 WritePin 的电平状态一致：GPIO_PIN_SET（读取到高电平）、GPIO_PIN_RESET（读取到低电平）。

使用注意点：按键为上拉输入模式，因此按键按下时读取到低电平（GPIO_PIN_RESET），松开时读取到高电平（GPIO_PIN_SET），程序根据返回值判断按键状态。

调用示例：读取 PA0 引脚电平（检测按键 1 是否按下）

// 读取PA0电平，若为低电平，则表示按键1按下（上拉输入模式）
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET)
{
    // 按键1按下，执行对应操作，比如翻转PC13电平，让LED闪烁
    HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
    // 延时消抖，避免按键抖动导致多次触发，后续会讲
    HAL_Delay(20);
  }

3.5.4 毫秒延时函数：HAL_Delay ()

函数功能：实现毫秒级的精准延时，让程序暂停指定时间后再继续执行；适用于控制 LED 闪烁频率、按键消抖、外设驱动时序等场景，是嵌入式开发中最常用的延时函数，也是上一节课点亮 LED 的核心辅助函数。

函数原型：

void HAL_Delay(uint32_t Delay);

参数说明：

Delay：延时时间，单位是毫秒（ms），如 500 表示延时 500 毫秒（0.5 秒），1000 表示延时 1 秒，20 表示延时 20 毫秒。

使用注意点：该函数的延时是 “精准的”，基本能实现预期的延时效果，新手阶段使用该函数即可；后续若需要更精准的延时，会学习定时器，现阶段无需考虑。

调用示例：延时 500ms，控制 LED 闪烁频率（亮灭各 500ms）

while(1)
{ HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
  HAL_Delay(500); // 延时500ms
  }

HAL 库函数命名小技巧：

HAL 库的函数命名有固定规则，均以HAL_开头，随后是模块名（如 GPIO、UART、ADC），最后是功能名（如 WritePin、ReadPin、TogglePin）。掌握该规则，后续学习其他外设的函数时（如串口的 HAL_UART_Transmit ()），可快速识别为 “HAL 库 - 串口模块 - 发送函数”，大幅提升学习效率。

四、本节小结

本节课我们吃透了 STM32 单片机和 GPIO 的基础理论，核心重点如下：

看懂 STM32F103C8T6 的型号后缀和核心参数，明确其为课程核心开发芯片；
理解 GPIO 的核心定位 ——STM32 的 “手脚”，是控制外部硬件的唯一桥梁；
学习GPIO的八个核心实操模式，理解原理，会配置；
熟记 4 个 HAL 库核心函数：HAL_GPIO_WritePin ()、HAL_GPIO_TogglePin ()、HAL_GPIO_ReadPin ()、HAL_Delay ()，能熟练调用并应用于实操。

这部分内容虽为理论，但均是后续实操的基础，务必理解清楚，而非死记硬背。下一节课我们将把这些理论落地，点亮led灯，按键控制LED，真正掌握 GPIO 的输入和输出功能，体会嵌入式开发的乐趣。
