L0 嵌入式开发引入
本课目标
理解嵌入式程序与 PC 程序的差异，完成工程配置、代码构建、固件下载、单步调试和变量观测。文中的 Blue Pill 与 Stellaris-Nexus 使用相同主控，但板载 LED 引脚不同，迁移时请查阅引脚速查。
一、嵌入式开发工具链与基础认知

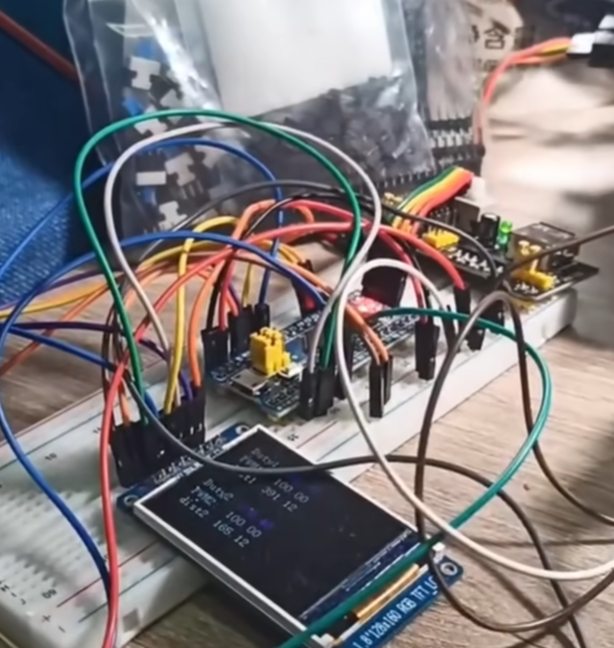

1. 前言：从“黑框框”到物理世界
在刚刚结束的 C 语言培训中，大家熟悉的编程环境是 Dev-C++ 或 Visual Studio，运行结果通常显示在黑色的控制台窗口（Console）中。
进入嵌入式开发（Embedded Development），我们的代码将不再运行于拥有 3 GHz CPU 和 8 GB 内存的个人电脑上，而是运行在 STM32 微控制器（MCU） 中。
1.1 通用计算机 vs 嵌入式系统
| 特性 | 通用计算机 (PC) | 嵌入式系统 (以 STM32F103 为例) |
|---|---|---|
| 核心目标 | 数据处理、通用计算 | 控制硬件、实时响应 |
| 主频 | 2GHz ~ 5GHz | 72MHz (Blue Pill) |
| 内存 (RAM) | 8GB ~ 32GB | 20KB |
| 存储 (Flash) | 512GB SSD | 64KB |
| 输入/输出 | 键盘、鼠标、显示器 | GPIO 引脚、传感器、电机 |
| 操作系统 | Windows / Linux / macOS | 无 (裸机) 或 RTOS (实时操作系统) |
核心认知的转变： 以前写代码是为了计算出一个结果（
printf输出）； 现在写代码是为了改变引脚的电平状态（控制 LED、电机、读取传感器）。
2. 为什么我们需要全新的工具链？
很多同学会问：“我能不能继续用 Dev-C++ 开发 STM32？”
答案是不能。原因在于架构不同：
Dev-C++ (MinGW/GCC)：生成的机器码是给 x86 架构（Intel/AMD CPU）看的。
STM32：使用的是 ARM Cortex-M 架构。
我们需要一套能将 C 代码翻译成 ARM 机器码，并能将其写入芯片、进行调试的工具集合，这就是嵌入式工具链（Toolchain）。
从本学期开始，C.ONE战队电控组已采用目前行业内最现代化、高效的工具组合： STM32CubeMX + CLion (CMake) + Ozone 进行STM32单片机的嵌入式开发与调试
3. 开发环境架构图解
为了让大家理解各个软件的作用，请看下面的工作流图：
3.1 各环节详解
1. 硬件抽象与代码生成：STM32CubeMX
角色：地基搭建者。
作用：STM32 内部有数百个寄存器，手动配置极易出错。CubeMX 提供图形化界面，让我们通过鼠标点击来配置芯片的引脚功能（如：哪个引脚接灯，哪个引脚接电机）。
产出：它会自动生成底层的初始化代码（基于 HAL 库）和工程配置文件（CMakeLists.txt）。
2. 代码编辑与构建系统：CLion + CMake + STM32CubeCLT
角色：集成开发环境（IDE）。
CLion：JetBrains 出品的强大 C/C++ 编辑器。提供智能代码补全、跳转、重构功能，效率远超 Keil 或 Dev-C++。
CMake：构建工具。它负责解析工程结构，告诉编译器哪些文件需要编译。
STM32CubeCLT：ST 官方提供的命令行工具集，包含了交叉编译器（GNU Tools for STM32）。它负责将 C 代码真正翻译成 ARM 芯片能执行的二进制代码。
3. 调试与可视化：Ozone
角色：可视化调试器。
作用：它不仅仅是用来把程序“烧”进芯片，更重要的是调试。
核心功能：
断点调试：让程序停在某一行。
变量观测：实时查看传感器数值。
波形绘制：像示波器一样将变量（如电机速度）绘制成曲线，这在后续调节 PID 控制算法时至关重要。
4. 本节课硬件平台：Blue Pill (STM32F103C8T6)
在切换到战队自研开发板之前，我们首先使用经典的 Blue Pill 核心板进行入门演示。
芯片型号：STM32F103C8T6
内核：ARM Cortex-M3
主频：72 MHz
板载资源：
PC13 引脚：连接了一颗贴片 LED（低电平点亮）。这是我们今天的“Hello World”目标。
Reset 按键：用于复位。
SWD 接口：由 4 根排针组成（3.3V, DIO, CLK, GND），用于连接下载器。
硬件连接示意
请确保手中的 ST-Link/J-Link 下载器与 Blue Pill 按照以下对应关系连接：
| 下载器引脚 | 开发板引脚 | 说明 |
|---|---|---|
| 3.3V / VCC | 3.3V | 禁止接 5V，否则烧毁芯片 |
| SWDIO / DIO | DIO | 数据线 |
| SWCLK / CLK | CLK | 时钟线 |
| GND | G | 地线 |
（留图片：实际接线）
二、Hello World —— 点亮第一盏 LED
在 C 语言课上，我们的“Hello World”是在屏幕上打印一行字。 在嵌入式开发中，我们的“Hello World”是让板载的 LED 灯闪烁起来（Blinky）。这代表着你成功控制了物理世界的一个基本单元。
1. 装修设计：STM32CubeMX 配置
请跟随以下步骤，完成芯片底层驱动的配置。
1.1 新建工程与选型

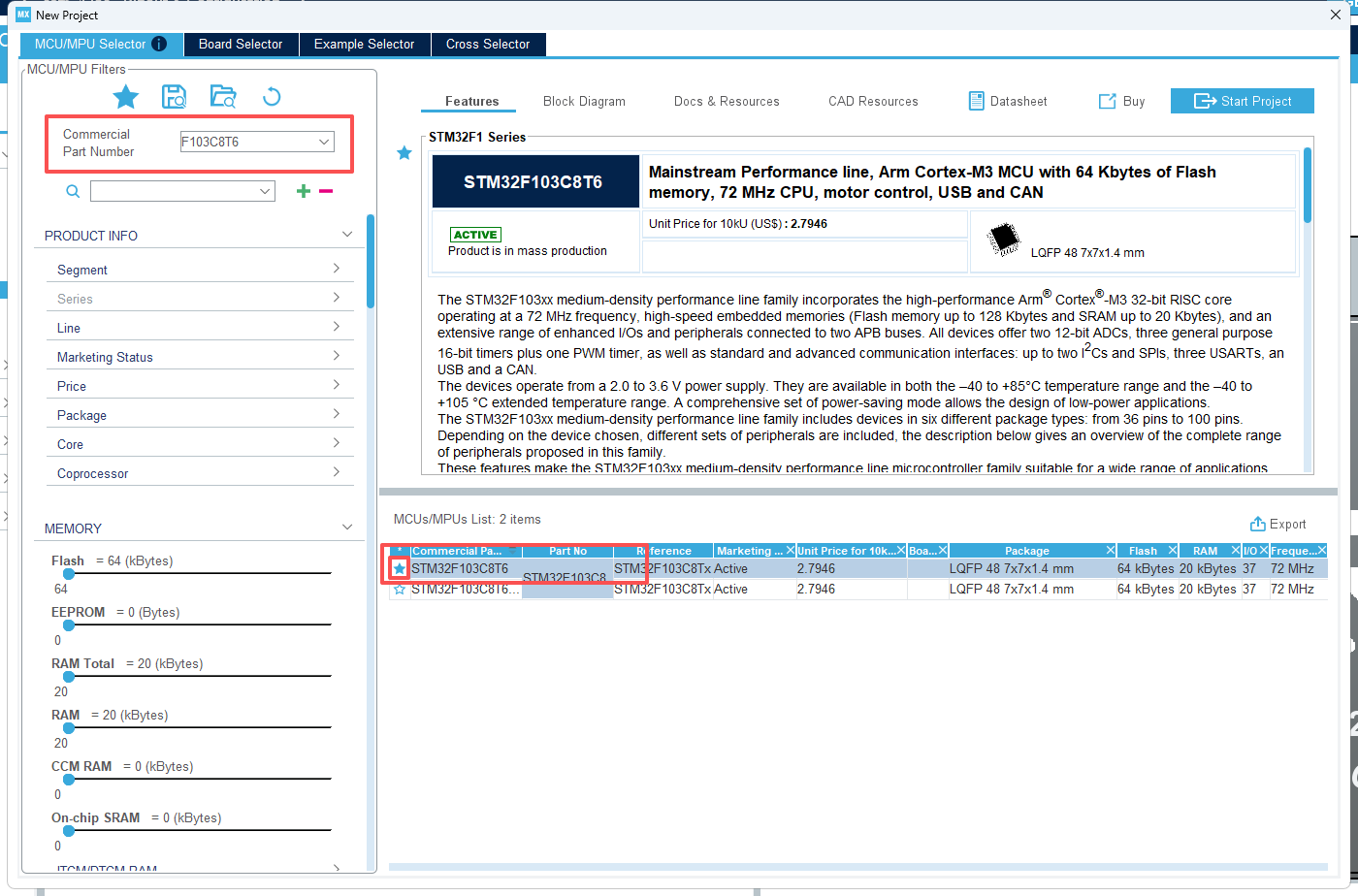

打开 STM32CubeMX，点击 ACCESS TO MCU SELECTOR。
在左上角搜索栏输入：
STM32F103C8。在右侧列表中选中芯片，点击右上角 Start Project。
收藏常用型号
如果想在之后快速找到STM32F103C8T6，可以将其添加至星标收藏夹中
1.2 核心配置（非常重要）
进入主界面后，你会看到一颗绿色的芯片。请按顺序操作，缺一不可：
第一步：配置调试接口 (System Core)

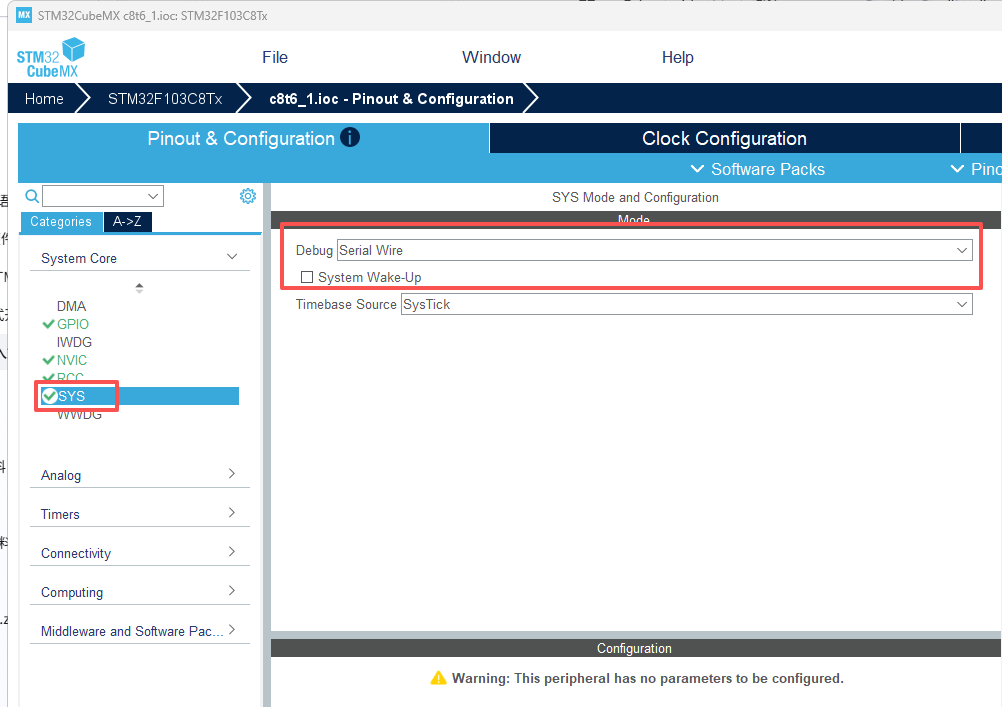

在左侧列表点击 SYS。
Debug 选项选择 Serial Wire。
注意：此时芯片引脚图上的 PA13 和 PA14 会变绿。__如果不配这一步，芯片烧录一次后可能会锁死，无法再次下载程序！
第二步：配置时钟 (Clock Configuration)
点击顶部的 Clock Configuration 选项卡。
Blue Pill 板载 8MHz 晶振。虽然它可以跑 72MHz，但为了演示简单，我们暂时保持默认（通常是 8MHz 内部时钟）或直接在 HCLK 框中输入
72并回车，允许软件自动寻找解决方案。
1.3 GPIO 引脚配置
我们的目标是控制板载 LED。
查阅原理图：Blue Pill 的板载 LED 连接在 PC13 引脚上。
配置操作：

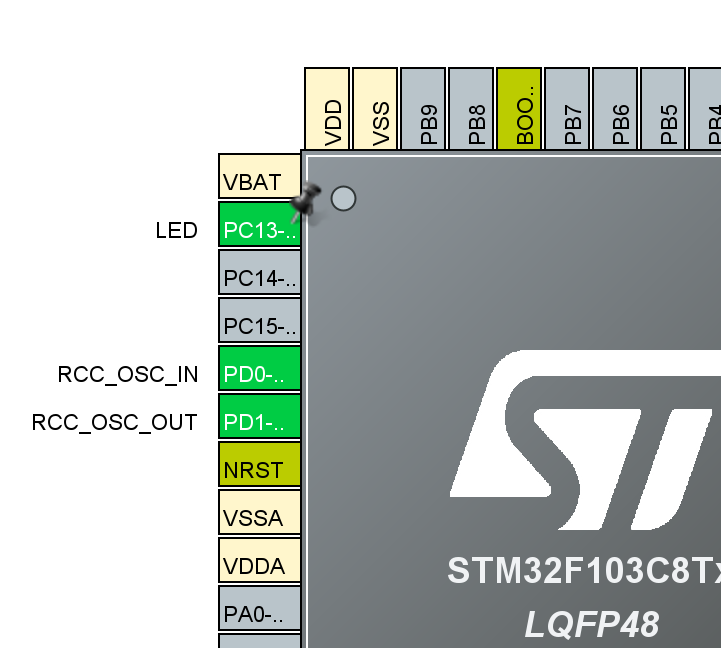

在右侧芯片图上找到 PC13 引脚。
鼠标左键点击，选择 GPIO_Output（通用输出模式）。
右键点击该引脚，选择 Enter User Label，输入
LED（全大写，方便后续代码调用）。
1.4 工程管理 (Project Manager)

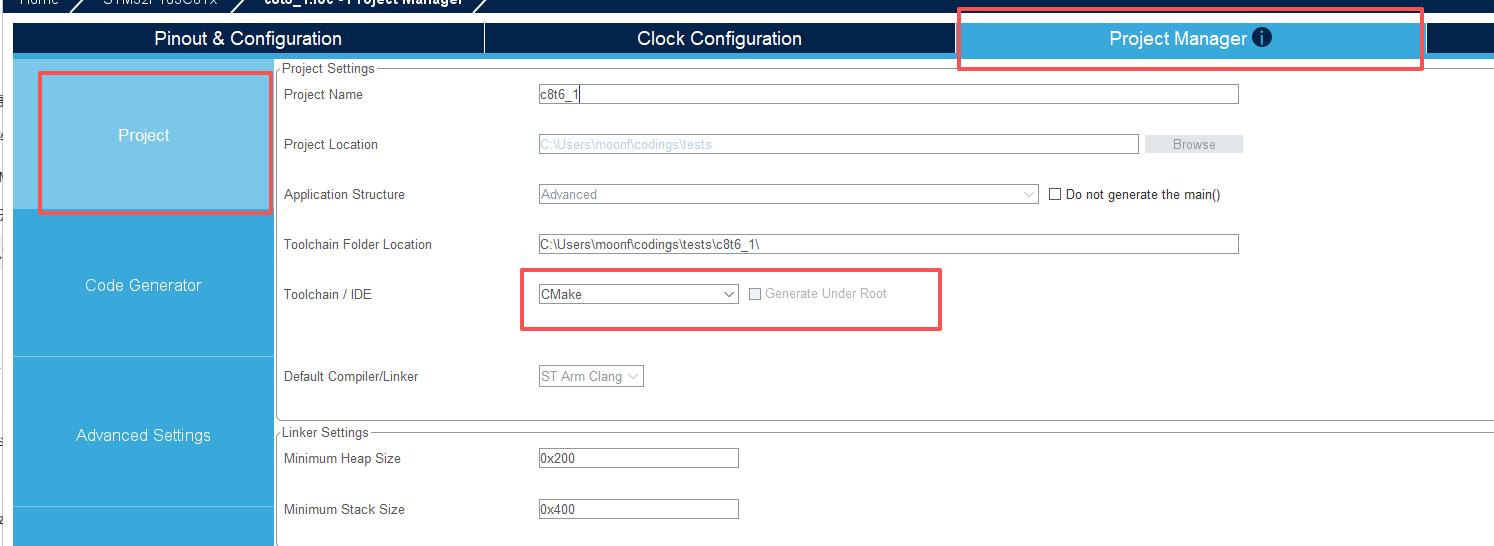

点击顶部的 Project Manager 选项卡，进行最后设置：
Project Name：输入
- 警告：路径和工程名不要包含中文或空格，否则 CMake 和交叉编译工具链可能因路径解析失败而报错。
Toolchain / IDE：选择 CMake (如果版本较老无此选项，可选 STM32CubeIDE，CLion 同样支持)。

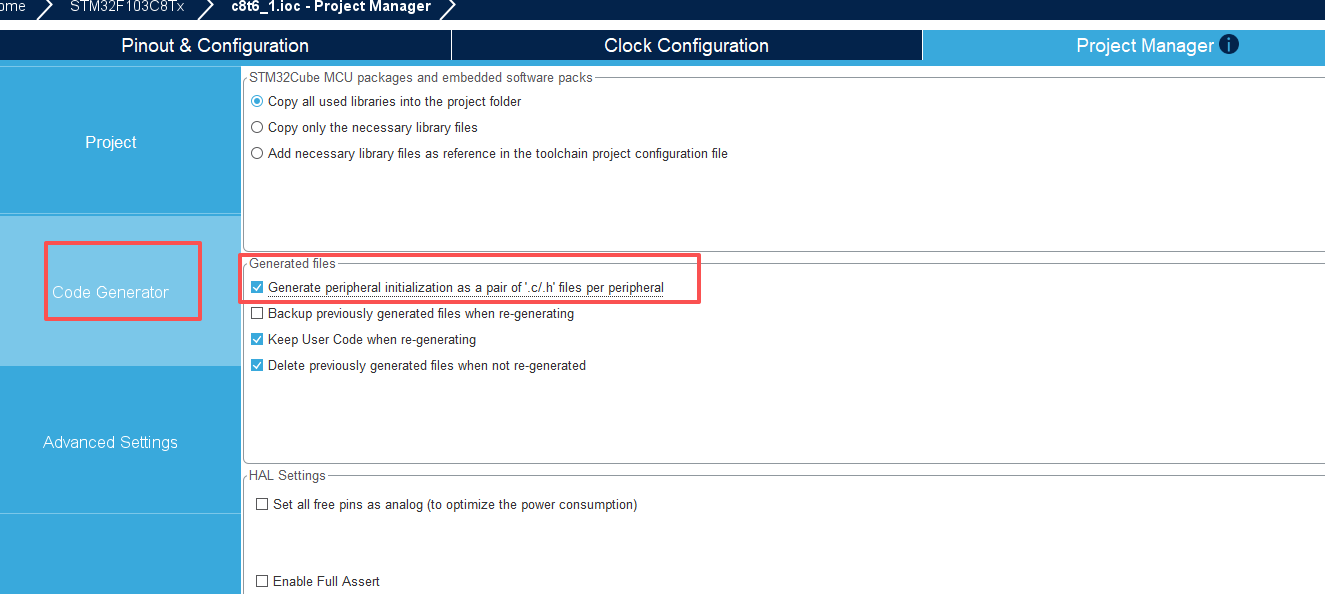

Code Generator（左侧菜单）：
勾选 Generate peripheral initialization as a pair of '.c/.h' files。
解释：这会把每个外设（如 GPIO、UART）的初始化代码分开存放，保持代码整洁。
点击右上角 GENERATE CODE 按钮。生成完毕后，关闭弹窗。
2. 编写逻辑：CLion 开发环境
2.1 导入工程
打开 CLion。
选择 Open，找到刚才生成的文件夹
RM_Blinky_Demo。点击 Trust Project。
CLion 会自动识别
CMakeLists.txt并配置环境。如果弹出配置预设（Profiles），直接点击 OK 即可。
2.2 工程结构初探
在左侧项目视图中，重点关注以下文件：
Core/Src/main.c：主程序入口，我们 90% 的代码都写在这里。Core/Inc/：头文件存放处。Drivers/：ST 官方提供的 HAL 库（地基），通常不需要动。
2.3 嵌入式开发的“黄金法则”

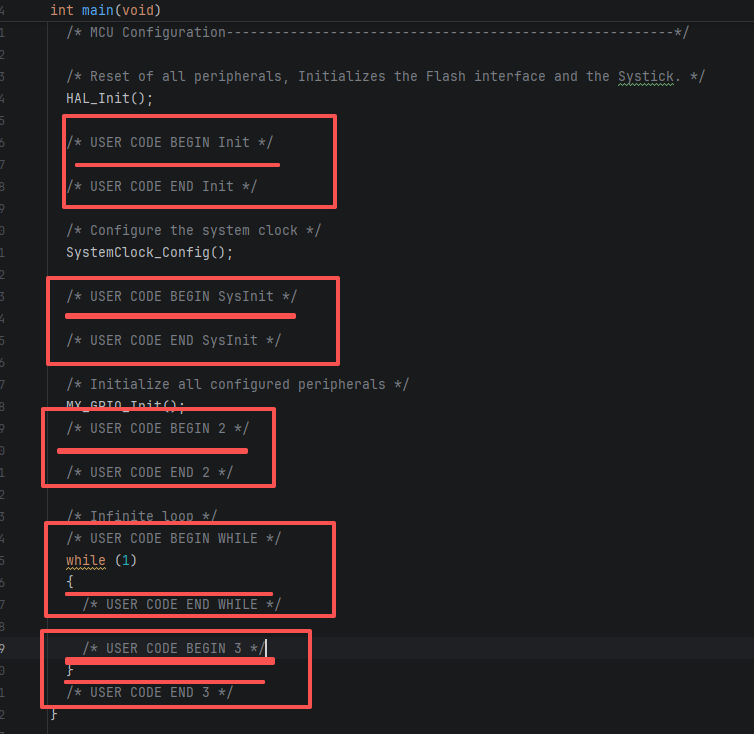

双击打开 main.c，向下滚动，你会发现大量形如 /* USER CODE BEGIN ... */ 的注释块。
/* USER CODE BEGIN 2 */
/* USER CODE END 2 */⚠️ 极其重要的规则： 你的代码必须且只能写在
BEGIN和END之间！为什么？ 如果你需要回到 CubeMX 修改配置（比如增加一个电机）并重新生成代码，CubeMX 会保留标签内的代码，而删除标签外的所有代码。如果你没写在里面，你的心血就会瞬间消失。
2.4 编写控制逻辑
找到 main() 函数中的 while (1) 循环。
我们使用 HAL 库提供的函数来控制引脚。
HAL_GPIO_TogglePin(Port, Pin)：翻转引脚电平（高变低，低变高）。HAL_Delay(ms)：毫秒级延时。
请在 /* USER CODE BEGIN 3 */ 和 /* USER CODE END 3 */ 之间输入以下代码：
/* USER CODE BEGIN 3 */
// 翻转 LED 引脚的状态
// LED_GPIO_Port 和 LED_Pin 是 CubeMX 根据刚才的 Label 自动生成的宏
HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
// 延时 500 毫秒
HAL_Delay(500);
/* USER CODE END 3 */体验 CLion 的强大：当你输入 _HAL_GPIO_T_ 时，IDE 会自动提示补全。
2.5 逻辑流图解
这段代码在芯片内部的运行逻辑如下：
3. 编译构建：生成固件
代码写好了，现在需要把它翻译成芯片能听懂的机器码。

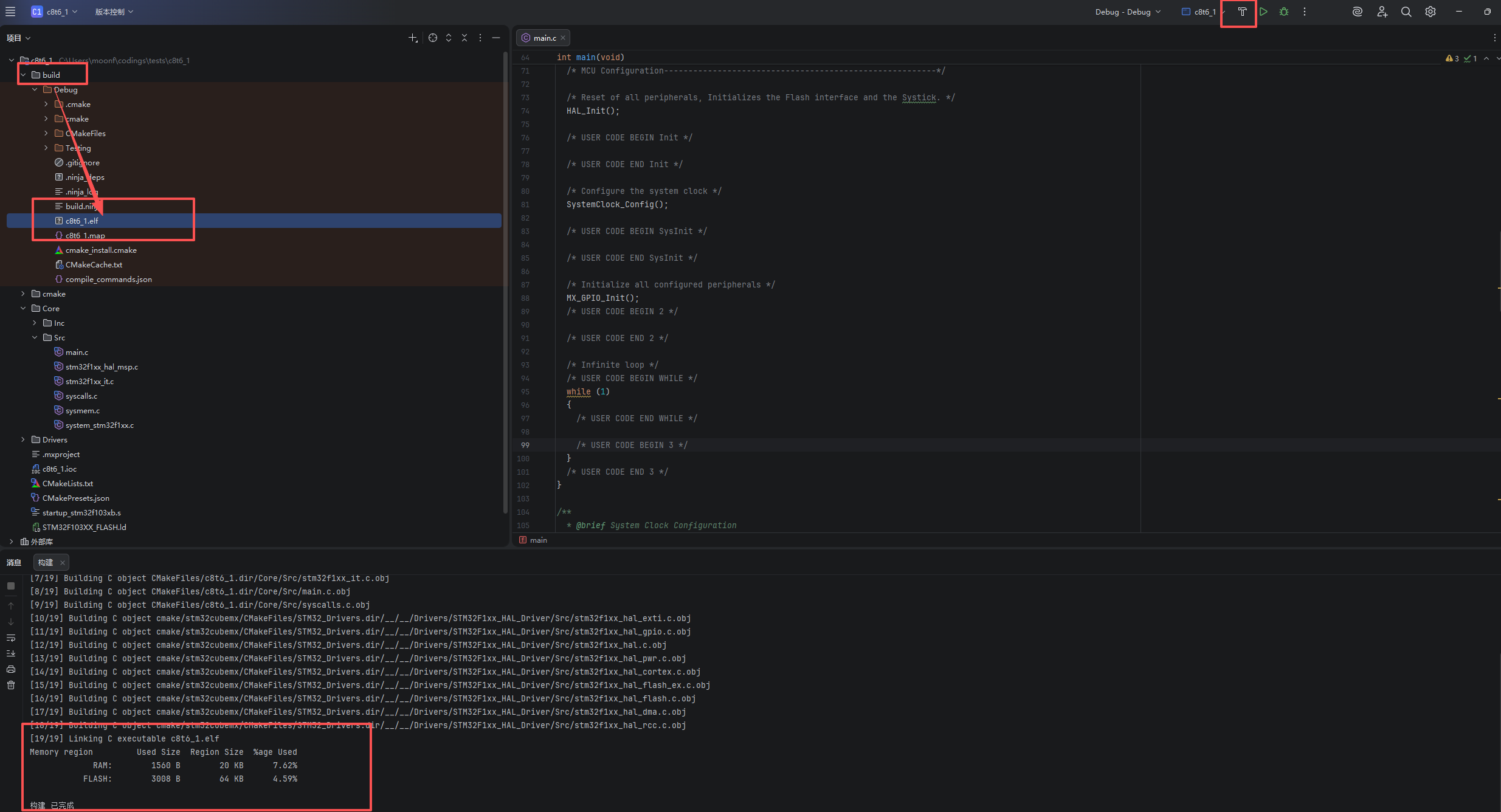

在 CLion 顶部工具栏，找到绿色的锤子图标（Build）。
点击构建。
观察底部的 Build 面板。
成功标志： 如果进度条跑完，显示 Build Finished，且没有红色的 Error，说明编译成功！ 你可以在 build/Debug 目录下找到生成的 .elf 文件。这两个文件就是即将装入芯片的“灵魂”。
三、上帝视角 —— 使用 Ozone 进行调试
在编写代码时，我们是创造者；但在调试时，我们需要成为观察者。
传统的调试方法是往串口打印数据（printf），这就像是用听诊器“听”诊。而使用专业的硬件调试器（Ozone + J-Link/ST-Link），则像是把系统送进了 CT 扫描仪。我们可以让时间静止，查看每一根血管（变量）的流动，这就是嵌入式开发的“上帝视角”。
1. 启动与配置 (The Setup)
Ozone 不仅仅是一个烧录软件，它是一个独立的调试环境。
1.1 创建调试工程
启动 Ozone。
在弹出的 New Project Wizard 向导中，按以下步骤配置：
Device（设备）：输入
STM32F103C8并选中。Peripherals（外设库）：保持默认或留空。
Target Interface（目标接口）：选择 SWD。接口速度（Speed）通常默认 4MHz 即可。
Program File（目标文件）：点击三个点的浏览按钮，找到刚才 CLion 工程目录下
cmake-build-debug文件夹内的.elf文件（例如RM_Blinky_Demo.elf）。
1.2 认识驾驶舱
配置完成后，你会进入 Ozone 的主界面。这里信息量很大，我们暂时只关注核心区域：
Source 窗口（左上）：显示你的 C 语言源码。
Disassembly 窗口（右上）：显示汇编代码（机器码）。
Console 窗口（底部）：显示调试日志。
2. 烧录与全速运行 (Download & Run)
2.1 一键下载
点击左上角的绿色电源图标 Download & Reset Program。 此时发生了以下物理过程：
电脑通过 USB 将
.elf文件传输给下载器。下载器通过 SWD 接口将程序写入 STM32 的 Flash 存储器。
芯片自动复位，并暂停在
main函数的第一行。
现象：你会发现 Source 窗口中，黄色光标停在了
main()函数的开头。此时芯片处于“冻结”状态，LED 保持熄灭。
2.2 操纵时间
在工具栏中，有几个控制时间的按钮，请务必记住快捷键：
F5 (Download & Reset)：从头开始。
F10 (Step Over)：单步运行（走一步）。
F9 (Go / Run)：全速运行（解除冻结）。
2.3 实验：手动控制 LED
连续按 F10，让黄色光标一行行向下走。
当光标执行过
HAL_GPIO_TogglePin这一行时，抬头看你的开发板。现象：LED 亮了/灭了！
再次按 F10 经过
HAL_Delay，光标会停滞一下（因为在跑延时循环），然后继续。
3. 变量可视化：数据的示波器
为了演示 Ozone 最强大的功能，我们需要在这个死循环里增加一个变化的变量。
3.1 准备工作（回到 CLion）
请回到 CLion，在 while(1) 循环上方定义一个变量，并在循环内让它自增：
/* USER CODE BEGIN 2 */
int counter = 0; // 定义一个计数器
/* USER CODE END 2 */
while (1)
{
/* USER CODE BEGIN 3 */
counter++; // 每次循环自增
if (counter > 100) counter = 0; // 防止无限大（可选）
HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
HAL_Delay(100); // 改快一点，方便看波形
/* USER CODE END 3 */
}修改后，点击 CLion 的锤子重新编译。
回到 Ozone，点击左上角的 Refresh 按钮（或按 F5），它会自动加载新的
.elf文件。
3.2 开启数据图表 (Data Graph)
这是 RoboMaster 比赛调节电机 PID 时最常用的功能。
添加观测点：
在 Source 窗口代码中找到
counter变量。选中
counter，鼠标拖拽到右下角的 Watched Data 窗口中。此时你可以看到
counter的当前数值（Value）。
生成波形：
在 Watched Data 窗口中，右键点击
counter。选择 Toggle Graph。
一个新的图表窗口会出现。
见证奇迹：
按 F9 全速运行程序。

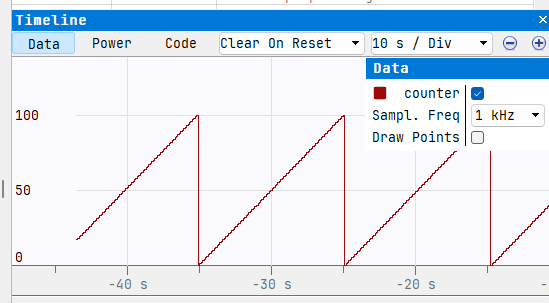

现象：你会看到一条呈锯齿状（0 到 100）或直线向上的波形在实时绘制！
4. 调试原理图解
为了让大家理解 Ozone 是如何做到这一点的，请看下图：
- 解析：调试器就像一个“间谍”，它利用 ARM 内核自带的调试接口（CoreSight），在不打断 CPU 运行的情况下，悄悄潜入内存读取变量的值，并画在屏幕上。
5. 本课总结与作业
5.1 总结
今天我们完成了从 0 到 1 的跨越：
STM32CubeMX：帮我们将复杂的硬件引脚变成了简单的图形化配置。
CLion + CMake：提供了现代化的代码编写和编译环境。
Ozone：给了我们透视芯片内部运行状态的能力。
这套 "配置-编码-观测" 的闭环工作流，是未来开发所有 RoboMaster 机器人的基础。
5.2 课后挑战 (Challenge)
为了巩固今天的知识，请完成以下任务：
SOS 信号灯：修改
main.c中的代码，利用HAL_Delay和HAL_GPIO_TogglePin，让 LED 发出“三短、三长、三短”的摩斯密码闪烁信号。（选做）探索频率：尝试将
HAL_Delay(500)改为HAL_Delay(10)，用肉眼观察 LED 的变化。如果改成HAL_Delay(1)呢？LED 是在闪烁还是常亮？为什么？
